Bir elektrik şebekesi projesinde yük akışı, trafo gücü veya kablo kesiti kadar kritik olan bir diğer konu da kısa devre hesabı şebeke projesi çalışmasıdır. Çünkü arıza anında ortaya çıkabilecek akım seviyesi, yalnızca teorik bir değer değil; trafonun, OG hücrenin, kesicinin, bara sisteminin, kablonun ve koruma rölelerinin güvenli çalışıp çalışmayacağını belirleyen temel mühendislik verisidir.
Şebeke projelerinde kısa devre hesabı doğru yapılmadığında ekipman seçimi kağıt üzerinde uygun görünse bile sahada riskli hale gelebilir. Gereğinden düşük kesme kapasiteli bir kesici, hatalı röle ayarı veya yanlış değerlendirilen trafo kısa devre akımı; arıza anında sistemin beklenen sürede açmamasına, ekipman hasarına, yangın riskine ve işletme sürekliliğinin bozulmasına yol açabilir.
Bu nedenle kısa devre hesabı şebeke projesi yalnızca proje dosyasına eklenen teknik bir hesap değil, güvenli enerji altyapısının temel kontrol adımlarından biridir. Alagöz Mühendislik, ENH, AG, OG ve YG şebeke projelerinde saha koşullarını, dağıtım sistemi verilerini, ekipman karakteristiklerini ve koruma mantığını birlikte değerlendirerek proje bazlı mühendislik yaklaşımı sunar.
Kısa Devre Hesabı Şebeke Projesi Tasarımında Ne İşe Yarar?
Kısa devre hesabı, elektrik sisteminde oluşabilecek arıza akımının farklı noktalarda hangi seviyeye ulaşabileceğini gösterir. Bu hesap yapılırken kaynak empedansı, trafo gücü ve empedans gerilimi, kablo kesiti ve uzunluğu, bara yapısı, motor katkıları, topraklama sistemi ve şebekenin işletme konfigürasyonu dikkate alınır. Böylece sistemin en elverişsiz arıza durumunda hangi ekipman sınırlarına yaklaşacağı görülebilir.
Özellikle OG kısa devre hesabı, orta gerilim şebekelerinde hücre, kesici, ayırıcı, akım trafosu ve koruma rölesi seçimi için belirleyici rol oynar; bu nedenle kısa devre hesabı şebeke projesi içinde özel bir kontrol başlığı olarak ele alınmalıdır. Projede sadece normal işletme akımı üzerinden seçim yapmak yeterli değildir. Çünkü kısa devre anındaki akım, normal işletme akımının çok üzerinde değerlere çıkabilir ve bu akımın termik, dinamik ve kesme etkileri ayrı ayrı değerlendirilmelidir.
Kısa devre hesabı şebeke projesi sürecinde, hesaplanan değerler ekipman katalog değerleri ile karşılaştırılır. Kesicinin kısa devre kesme kapasitesi, hücrenin kısa süreli dayanım akımı, baranın dinamik dayanımı, kablonun termik dayanımı ve röle açma süreleri bu karşılaştırmanın temel başlıklarıdır.
Arıza akımının ekipman dayanımına etkisi
Arıza akımı, ekipman üzerinde iki temel etki oluşturur: termik etki ve dinamik etki. Termik etki, akımın belirli bir süre boyunca iletkenlerde oluşturduğu ısınma ile ilgilidir. Dinamik etki ise özellikle ilk kısa devre anında ortaya çıkan elektromekanik kuvvetlerle ilişkilidir. Bu nedenle nominal akımla birlikte kısa süreli dayanım ve tepe dayanım değerleri incelenmelidir.
Örneğin bir OG hücresinin 630 A nominal akıma sahip olması, her kısa devre seviyesinde güvenli olduğu anlamına gelmez. Aynı nominal akıma sahip iki hücre, farklı kısa devre dayanım sınıflarına sahip olabilir. Bu nedenle OG hücre seçimi yapılırken hesaplanan kısa devre akımı, hücrenin 1 saniye veya 3 saniye kısa süreli dayanım değeriyle birlikte değerlendirilmelidir.
Trafo tarafında da benzer bir durum vardır. Trafo gücü arttıkça ve empedans değeri düştükçe sekonder tarafta oluşabilecek kısa devre akımı artabilir. Bu nedenle trafo kısa devre akımı hesabı, AG ana pano, şalter, bara ve kablo seçiminde doğrudan belirleyicidir. Kısa devre seviyesi göz ardı edilirse pano içi ekipmanlar arıza anında mekanik olarak zorlanabilir veya açma süreci güvenli şekilde tamamlanmayabilir.
İşletme güvenliği ve seçicilik prensibi
Seçicilik, bir arıza oluştuğunda yalnızca arızaya en yakın koruma elemanının devreyi açması prensibidir. Bu prensip sağlanmadığında küçük bir hat arızası, gereksiz şekilde daha geniş bir tesis bölümünün enerjisiz kalmasına neden olabilir. Bu durum üretim tesisleri ve kritik altyapılarda ciddi işletme kayıpları doğurur.
Röle koordinasyonu, kısa devre hesabı ile birlikte ele alınması gereken bir çalışmadır. Çünkü röle ayarları, hangi noktada ne kadar arıza akımı oluşabileceği bilinmeden sağlıklı yapılamaz. Arıza akımı düşük hesaplanırsa röle geç çalışabilir veya hiç algılamayabilir. Yüksek hesaplanırsa gereksiz açmalar oluşabilir. Bu nedenle kısa devre hesabı şebeke projesi içinde koruma koordinasyonunun da teknik olarak doğrulanması gerekir.
Seçicilik yalnızca zaman ayarı yapmaktan ibaret değildir. Akım trafosu oranları, röle eğrileri, kesici açma süresi, trafo koruma felsefesi, hat uzunluğu ve dağıtım şirketi koruma ayarları da birlikte değerlendirilmelidir. Alagöz Mühendislik’in ENH ve şebeke projelendirme işleri kapsamında yürüttüğü mühendislik yaklaşımı, proje hesapları ile saha uygulanabilirliğini aynı çerçevede ele alır.
Kısa Devre Akımı Hangi Ekipmanları Etkiler?
Kısa devre akımı, enerji sistemindeki neredeyse tüm ana ekipmanları etkiler. Trafo, OG hücre, kesici, ayırıcı, akım trafosu, gerilim trafosu, kablo, bara, AG pano, kompanzasyon sistemi ve topraklama ekipmanları bu değerlendirme içinde yer alır. Her ekipmanın kısa devreye karşı verdiği tepki farklıdır.
Şebekenin giriş noktasındaki kısa devre seviyesi ile son tüketici panosundaki kısa devre seviyesi aynı olmayabilir. Kablo uzunluğu, kesit, trafo empedansı ve bağlantı noktası değiştikçe arıza akımı da değişir. Bu nedenle kısa devre hesabı şebeke projesi içinde farklı baralar ve kritik noktalar için ayrı ayrı yapılmalıdır. Böylece hem kaynak tarafındaki maksimum arıza akımı hem de uzak noktalardaki minimum arıza akımı görülebilir.
| Ekipman | Kısa devre hesabındaki kritik kontrol | Yanlış seçimde oluşabilecek risk |
|---|---|---|
| Trafo | Güç, empedans ve sekonder kısa devre akımı | AG pano ve şalterlerin yetersiz kalması |
| OG hücre | Kısa süreli dayanım ve kesme kapasitesi | Hücre hasarı, ark riski ve işletme kesintisi |
| Kesici | Kesme kapasitesi, açma süresi ve röle uyumu | Arıza akımını güvenli şekilde kesememe |
| Röle | Açma eğrisi, zaman gecikmesi ve akım eşiği | Seçicilik kaybı veya geç açma |
| Kablo ve bara | Termik ve dinamik dayanım | Isınma, deformasyon ve yangın riski |

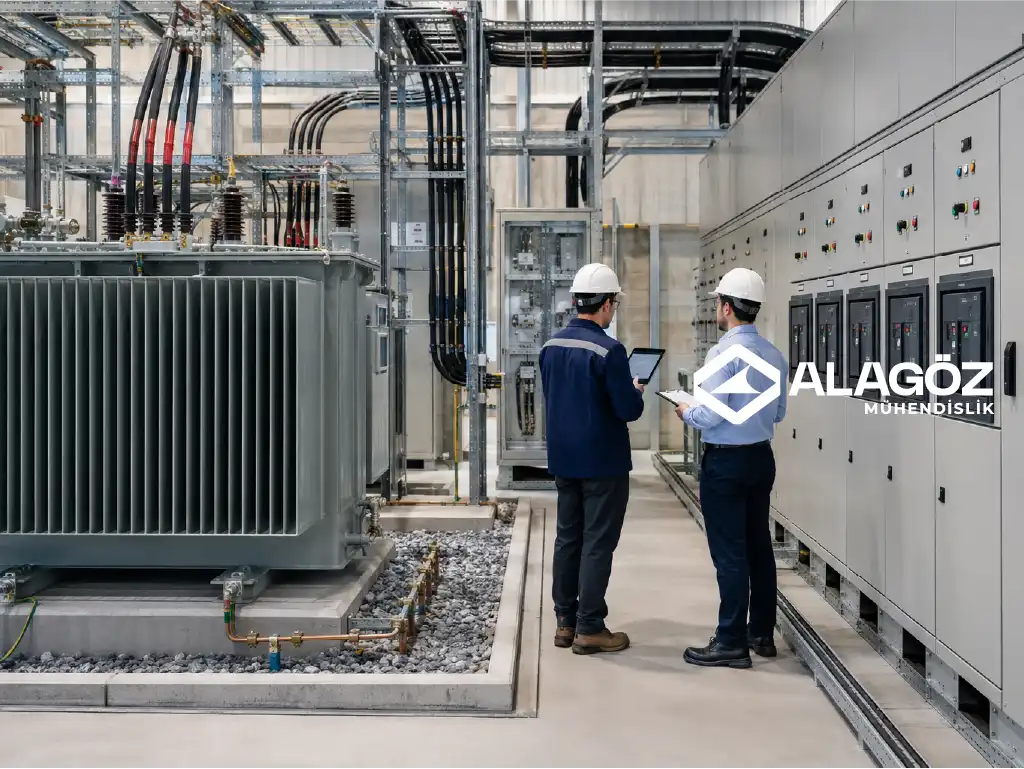

Trafo, OG hücre ve kesici seçimi
Trafo seçimi yapılırken yalnızca kurulu güç veya talep gücü değil, kısa devre akımına etkisi de dikkate alınmalıdır. Kısa devre hesabı şebeke projesi kapsamında bu etki erken aşamada görülür ve ekipman seçimi daha sağlıklı yapılır. Daha büyük güçlü bir trafo, işletmeye kapasite avantajı sağlayabilir; ancak sekonder tarafta daha yüksek kısa devre akımı oluşturabileceği için pano ve şalter seçimlerini de etkiler. Bu yüzden trafo kısa devre akımı, yatırım kararı ile koruma tasarımını birbirine bağlayan önemli bir veridir.
OG hücre seçimi ise şebekenin kısa devre gücü, işletme gerilimi, hücre tipi, kesici kapasitesi ve koruma gereksinimleri dikkate alınarak yapılmalıdır. Dağıtım merkezine yakın noktalarda kısa devre seviyesi daha yüksek olabilir. Bu durumda standart bir hücre seçimi yerine, proje noktasındaki gerçek kısa devre değerlerine uygun ekipman seçimi gerekir.
Kesici seçiminde kesme kapasitesi, kapama kapasitesi, kısa süreli dayanım ve açma süresi birlikte değerlendirilir. Kesicinin katalogda belirtilen kısa devre kesme değeri, hesaplanan maksimum arıza akımından düşük olmamalıdır. Bununla birlikte sistemin minimum arıza akımı da önemlidir; çünkü uzak noktalardaki düşük arıza akımı, rölenin algılama hassasiyetini ve açma güvenilirliğini etkileyebilir.
Alagöz Mühendislik’in AG, OG ve YG şebeke tesis işleri kapsamında ele aldığı projelerde, ekipman seçimi sadece katalog uyumu üzerinden değil, saha koşulları, işletme senaryoları ve koruma sistemi gereklilikleriyle birlikte değerlendirilir. Bu yaklaşım, proje ile uygulama arasındaki uyumu güçlendirir.
Röle ayarları ve koruma koordinasyonu
Röle ayarları, elektrik sisteminin arızaya nasıl tepki vereceğini belirler. Kısa devre hesabı şebeke projesi ile uyumlu olmayan röle ayarları, koruma sisteminin beklenen sırayla çalışmasını zorlaştırabilir. Aşırı akım, toprak arıza, diferansiyel veya mesafe koruma gibi farklı koruma fonksiyonları, şebekenin yapısına göre seçilir ve ayarlanır. Bu ayarların doğru yapılabilmesi için normal yük akımı, kalkış akımları, inrush akımı, maksimum ve minimum kısa devre akımı birlikte analiz edilmelidir.
Röle koordinasyonu, arıza noktasına göre hangi koruma elemanının önce çalışacağını belirleyen mühendislik çalışmasıdır. Örneğin bir çıkış fiderinde oluşan arızada ilgili fider kesicisinin açması, ana giriş kesicisinin ise gereksiz yere devre dışı kalmaması beklenir. Bunun sağlanabilmesi için röle eğrileri arasında akım ve zaman bakımından yeterli koordinasyon aralığı bırakılmalıdır.
Bu aşamada dağıtım şirketinin bağlantı koşulları, tesisin işletme senaryosu ve proje kabul kriterleri de dikkate alınır. EPDK tarafından yayımlanan Elektrik Piyasası Bağlantı ve Sistem Kullanım Yönetmeliği, elektrik sistemine bağlantı ve sistem kullanım süreçleri için temel mevzuat çerçevesi sunar. Proje tarafında ise bu çerçevenin teknik hesaplarla desteklenmesi gerekir.
Uzman notu: Kısa devre hesabı yalnızca maksimum akım için yapılmamalıdır. Minimum kısa devre akımı da rölelerin arızayı algılayıp algılamayacağını gösterdiği için koruma koordinasyonunda kritik öneme sahiptir. Özellikle uzun hatlar, büyük tesis sahaları ve farklı işletme senaryoları bulunan projelerde bu kontrol ihmal edilmemelidir.
Hatalı Kısa Devre Hesabının Riskleri
Hatalı kısa devre hesabı şebeke projesi aşamasında fark edilmediğinde, işletme döneminde ciddi sonuçlar doğurabilecek bir mühendislik eksikliğine dönüşebilir. Yanlış kabul edilen trafo empedansı, güncel olmayan dağıtım noktası kısa devre gücü, hatalı kablo uzunluğu veya eksik motor katkısı; hesap sonucunu doğrudan etkileyebilir. Bu nedenle kısa devre hesabı şebeke projesi hazırlanırken verilerin doğruluğu en az hesap yöntemi kadar önemlidir.
Bir diğer risk, hesapların proje revizyonlarından sonra güncellenmemesidir. Trafo gücü değiştiğinde, fider sayısı arttığında, kablo güzergahı uzadığında veya hücre tipi değiştiğinde kısa devre hesabı da yeniden değerlendirilmelidir.
- Dağıtım şirketi verileri güncel alınmalıdır.
- Trafo empedans değeri katalog veya onaylı teknik dokümandan kontrol edilmelidir.
- Kablo kesiti, uzunluğu ve güzergahı proje revizyonlarıyla birlikte güncellenmelidir.
- Röle ayarları, kısa devre hesabı ve seçicilik çalışması birlikte değerlendirilmelidir.
- Uygulama sonrası test ve devreye alma kayıtları proje dokümanlarıyla karşılaştırılmalıdır.
Ekipman hasarı ve yangın riski
Arıza akımının ekipman kapasitesinin üzerinde olması, kesicinin güvenli açma yapamamasına veya hücre içinde ark oluşmasına neden olabilir. Bara sistemlerinde mekanik deformasyon, kablolarda aşırı ısınma, şalterlerde kaynak yapma ve pano içinde yangın riski bu tür hataların olası sonuçlarıdır. Bu riskler ekipman değişimi, işletme duruşu ve iş güvenliği açısından ciddi sonuçlar oluşturur.
Yangın riski özellikle kısa devre enerjisinin yüksek olduğu noktalarda daha fazla önem kazanır. Arıza akımı yüksekse ve koruma sistemi yeterince hızlı çalışmıyorsa, açma süresi boyunca ekipman üzerinde biriken enerji artar. Bu nedenle röle koordinasyonu ile ekipman dayanımı birlikte düşünülmelidir. Doğru hesap, arıza enerjisini sınırlayan koruma stratejisinin temelidir.
Bu noktada periyodik kontrol ve bakım süreçleri de önemlidir. Proje aşamasında doğru seçilen ekipmanlar, işletme sürecinde bakımsız bırakılırsa beklenen performansı göstermeyebilir. Kesici mekanizması, röle testleri, akım trafosu bağlantıları ve topraklama sürekliliği düzenli kontrol edilmelidir. Güvenli şebeke tasarımı, doğru proje ve sağlıklı işletme disiplininin birlikte yürütülmesiyle mümkündür.
Kabul sürecinde revizyon ve proje gecikmesi
Kısa devre hesabı şebeke projesi dosyasında eksik veya tutarsız bırakıldığında, kabul sürecinde revizyon talebine yol açabilir. Özellikle OG projelerde hücre kesme kapasitesi, trafo verileri, koruma ayarları ve tek hat şeması arasında tutarsızlık varsa proje yeniden düzenlenmek zorunda kalabilir.
Proje gecikmeleri, enerji bağlantısı bekleyen tesislerde üretime başlama tarihini, kiracı teslimlerini, endüstriyel yatırım takvimini veya saha mobilizasyonunu etkileyebilir. Bu nedenle kısa devre hesabı şebeke projesi başında doğru kurgulanmalı; son aşamada kontrol edilmesi gereken ikincil bir belge gibi görülmemelidir.
Alagöz Mühendislik’in proje deneyimi, şebeke tasarımı, enerji nakil hattı, trafo merkezi ve tesis uygulamalarında teknik dokümantasyonun saha gerçekliğiyle uyumlu hazırlanmasının önemini ortaya koyar. Doğru hesaplar, kabul sürecini kolaylaştırır ve işletmeye alınacak sistemin uzun vadeli güvenilirliğini artırır.
Kısa Devre Hesabı Yapılırken Nelere Dikkat Edilmeli?
Sağlıklı bir kısa devre hesabı şebeke projesi için ilk adım, bağlantı noktasına ait şebeke verilerinin doğru alınmasıdır. Dağıtım veya iletim tarafındaki kısa devre gücü, sistem empedansı ve bağlantı koşulları hesap modelinin başlangıç değerlerini oluşturur. Ardından trafo, kablo, bara ve yük verileri modele eklenir. Her veri, projenin gerçek uygulama koşullarıyla uyumlu olmalıdır.
İkinci adım, farklı işletme senaryolarının değerlendirilmesidir. Birden fazla trafo paralel çalışacaksa, jeneratör veya motor katkısı varsa, ring şebeke açık veya kapalı işletilebiliyorsa kısa devre seviyesi değişebilir. Bu senaryolar dikkate alınmadan yapılan tek değerli hesap, bazı işletme durumlarında yetersiz kalabilir.
Üçüncü adım, hesap sonuçlarının ekipman seçimi ve röle koordinasyonu ile birlikte kontrol edilmesidir. Kısa devre hesabı şebeke projesi içinde bağımsız bir tablo olarak kalmamalı; tek hat şeması, malzeme listesi, röle ayar föyleri ve kabul dokümanlarıyla tutarlı olmalıdır.
SSS
Kısa devre hesabı neden yapılır?
Kısa devre hesabı, elektrik sisteminde arıza anında oluşabilecek akım seviyelerini belirlemek için yapılır. Kısa devre hesabı şebeke projesi açısından bu değerler, ekipman dayanımı ve koruma mantığının temelini oluşturur. Bu değerler trafo, OG hücre, kesici, pano, kablo ve röle seçiminde kullanılır. Doğru hesap, ekipman dayanımını, işletme güvenliğini ve koruma sisteminin doğru çalışmasını destekler.
Kısa devre akımı OG hücre seçimini etkiler mi?
Evet, kısa devre akımı OG hücre seçimini doğrudan etkiler. Hücrenin kısa süreli dayanım akımı, tepe dayanım değeri ve kesici kesme kapasitesi hesaplanan arıza akımına uygun olmalıdır. Aksi halde hücre arıza anında güvenli çalışmayabilir.
Röle koordinasyonu nedir?
Röle koordinasyonu, arıza oluştuğunda doğru koruma elemanının doğru zamanda çalışmasını sağlayan mühendislik çalışmasıdır. Amaç, yalnızca arızalı bölümün devreden çıkarılması ve sağlıklı bölümlerin enerjili kalmasıdır. Bu çalışma için kısa devre hesabı, yük akımı ve ekipman açma süreleri birlikte değerlendirilir.
Şebeke projesinde kısa devre hesabı yapılmazsa ne olur?
Şebeke projesinde kısa devre hesabı yapılmazsa ekipman seçimleri eksik veya hatalı olabilir. Kısa devre hesabı şebeke projesi için zorunlu bir güvenlik kontrolü olarak düşünülmelidir. Kesici kapasitesi yetersiz kalabilir, röle ayarları doğru yapılamayabilir ve kabul sürecinde revizyon talep edilebilir. Daha önemlisi, işletme sırasında ekipman hasarı ve güvenlik riski oluşabilir.
Trafo kısa devre akımı hangi seçimleri etkiler?
Trafo kısa devre akımı, AG ana pano, şalter, bara, kablo ve koruma ekipmanlarının seçimini etkiler. Trafo gücü ve empedansı değiştiğinde sekonder taraftaki arıza akımı da değişebileceği için bu hesap proje bazında yapılmalıdır.
OG kısa devre hesabı proje kabulünde önemli midir?
Evet, OG kısa devre hesabı proje kabul sürecinde önemli teknik kontrollerden biridir. Hücre, kesici, röle ve tek hat şeması arasındaki uyumun gösterilmesi, projenin teknik açıdan güvenilir ve uygulanabilir olduğunu destekler.
Alagöz Mühendislik ile Güvenli Şebeke Projeleri
Elektrik altyapılarında güvenli işletme, yalnızca kaliteli ekipman kullanmakla değil, doğru mühendislik hesabı ve sahaya uygun proje tasarımıyla sağlanır. Kısa devre hesabı şebeke projesi içinde doğru ele alındığında trafo, OG hücre, kesici ve röle seçimleri daha güvenli, daha tutarlı ve kabul sürecine daha hazır hale gelir. Alagöz Mühendislik; ENH, trafo merkezi, AG, OG ve YG şebeke projelerinde teknik analiz, proje hazırlığı, saha uygulaması ve danışmanlık süreçlerini uzman ekip yaklaşımıyla yürütür. Talebiniz doğrultusunda mevcut proje tek hat şeması, bağlantı koşulları ve saha verileri birlikte incelenebilir; teknik yol haritası netleştirilerek uygulanabilir hale getirilebilir. Kapasite artışı, yeni bağlantı projesi, trafo merkezi planlaması veya koruma koordinasyonu için proje bazlı değerlendirme almak üzere Alagöz Mühendislik ile iletişime geçebilir, güvenli enerji altyapısı için profesyonel destek talep edebilirsiniz.
