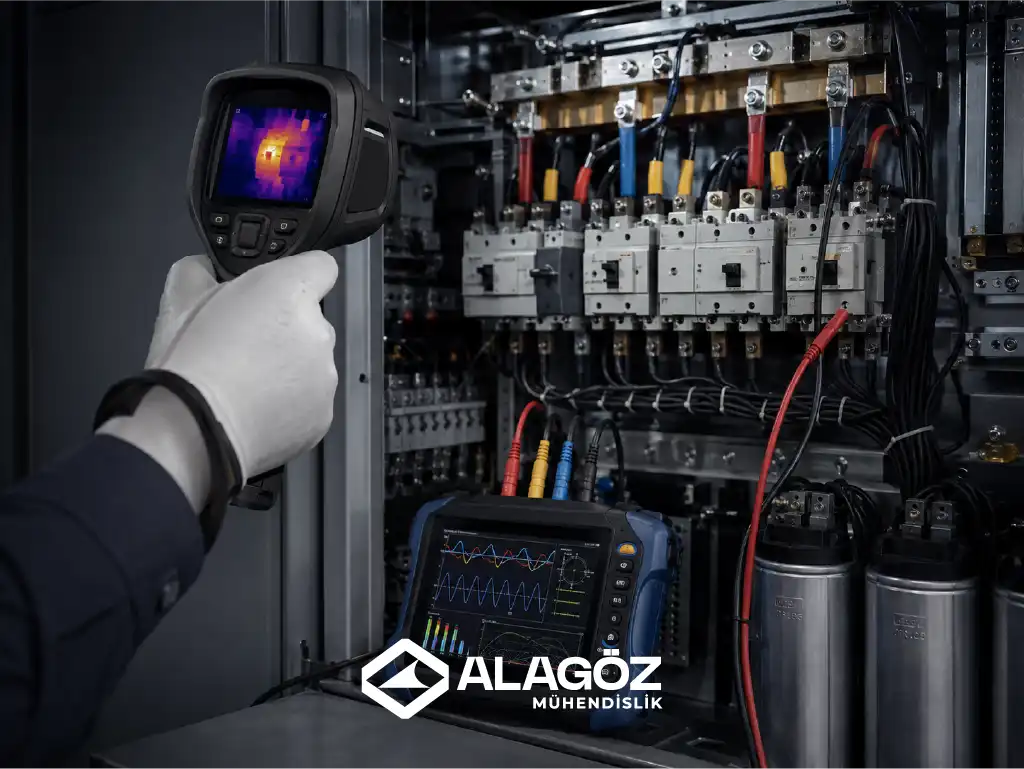

Sanayi tesislerinde reaktif güç kompanzasyonu, enerji maliyetlerini kontrol etmek ve güç faktörünü iyileştirmek için kritik bir uygulamadır. Ancak her enerji kalitesi problemi yalnızca kompanzasyon panosu ile çözülemez. Özellikle sürücüler, kaynak makineleri, doğrultucular, UPS sistemleri ve yoğun elektronik yüklerin bulunduğu tesislerde harmonik filtre seçimi doğru yapılmadığında kondansatör arızaları, pano ısınmaları, sigorta atması, röle hataları ve üretim duruşları görülebilir.
Kompanzasyon panosu temel olarak reaktif güç ihtiyacını karşılamak üzere tasarlanır. Harmonikler ise şebeke gerilimi ve akım dalga formunu bozan, temel frekansın katlarında oluşan bileşenlerdir. Bu nedenle sanayi tesislerinde harmonik problemi, yalnızca cos phi değerine bakılarak yorumlanmamalıdır. Güç faktörü iyi görünse bile tesis içinde yüksek harmonik bozulma olabilir. Bu durum enerji kalitesi analizi yapılmadan fark edilmez ve zamanla elektrik altyapısında ciddi risklere yol açabilir.
Alagöz Mühendislik, sanayi tesislerinde enerji altyapısını yalnızca pano seviyesinde değil; yük profili, trafo kapasitesi, şebeke bağlantısı, koruma koordinasyonu ve saha koşullarıyla birlikte değerlendirir. AG şebeke tesis işleri, trafo merkezi çözümleri ve enerji altyapı projelerinde doğru mühendislik yaklaşımı, harmonik kaynaklı arızaların önlenmesinde belirleyici rol oynar.
Harmonikler Sanayi Tesislerinde Neden Oluşur?
Harmonikler, elektrik sistemlerinde akım veya gerilimin ideal sinüs dalga formundan sapmasıyla oluşur. Standart bir üç fazlı sistemde yüklerin lineer davranması beklenir. Ancak modern sanayi tesislerinde kullanılan birçok ekipman, şebekeden doğrusal olmayan şekilde akım çeker. Bu durum, temel frekansın katlarında akım bileşenleri oluşturur. Türkiye’de alçak gerilim sistemlerinde temel frekans 50 Hz olduğundan 5. harmonik 250 Hz, 7. harmonik 350 Hz, 11. harmonik 550 Hz seviyesinde değerlendirilir.
Sanayi tesislerinde harmonik oluşumu genellikle tek bir ekipmandan kaynaklanmaz. Üretim hattı büyüdükçe, otomasyon sistemleri arttıkça ve hız kontrol cihazları yaygınlaştıkça toplam harmonik kirlilik yükselir. Tesisin eski dönemlerde sorunsuz çalışan kompanzasyon panosu, yeni makineler devreye alındıktan sonra yetersiz kalabilir. Bu nedenle harmonik filtre seçimi, yalnızca mevcut pano değerlerine göre değil, tesisin güncel ve gelecekteki yük yapısına göre yapılmalıdır.
Harmoniklerin değerlendirilmesinde ölçüm süresi, yük değişkenliği ve üretim senaryoları çok önemlidir. Sadece kısa süreli bir ölçüm, tesisin gerçek davranışını göstermeyebilir. Özellikle vardiyalı çalışan, farklı üretim reçeteleri kullanan veya dönemsel olarak yüksek yük çeken tesislerde enerji kalitesi analizi daha kapsamlı şekilde planlanmalıdır.
Sürücüler, kaynak makineleri ve doğrultucuların etkisi
Frekans konvertörleri, motor hız sürücüleri, ark kaynak makineleri, endüksiyon sistemleri, doğrultucular, UPS cihazları ve bazı LED sürücüleri harmoniklerin en yaygın kaynakları arasındadır. Bu ekipmanlar, şebekeden akımı sinüs formunda değil, darbeli veya kesikli karakterde çekebilir. Böylece akım dalga formunda bozulma oluşur ve bu bozulma tesisin elektrik sistemine yayılır.
Örneğin çok sayıda motor sürücüsünün bulunduğu bir üretim hattında, motorların mekanik olarak verimli çalışması sağlanabilir. Fakat elektriksel tarafta harmonik akımlar trafoyu, kabloları, kompanzasyon panosunu ve koruma elemanlarını zorlayabilir. Benzer şekilde kaynak makinelerinin yoğun kullanıldığı atölyelerde kısa süreli fakat yüksek akım değişimleri, harmonik seviyelerinin anlık olarak yükselmesine neden olabilir.
Doğrultucular ise AC enerjiyi DC enerjiye çevirirken şebekeden doğrusal olmayan akım çeker. Bu tür yükler tesis içinde yoğunlaştığında, kompanzasyon panosu harmonik etkilerine daha açık hale gelir. Kondansatörler, yüksek frekanslı akımlara karşı düşük empedans gösterdiği için harmonik akımları üzerine çekebilir. Bu da kondansatörlerin normalden fazla ısınmasına, ömrünün kısalmasına ve arıza riskinin artmasına yol açar.
Enerji kalitesi, ekipman ömrü ve arıza riski ilişkisi
Enerji kalitesi yalnızca elektrik kesintisi olup olmamasıyla ilgili değildir. Gerilim dalgalanmaları, dengesizlik, flicker, harmonik bozulma, ani gerilim düşümleri ve transient olaylar da enerji kalitesinin parçasıdır. NIST tarafından yayımlanan güç kalitesi ölçüm yaklaşımında da güç kalitesi problemlerinin doğru analiz edilebilmesi için sahadaki bozucu etkilerin ölçümle belirlenmesi gerektiği vurgulanır.
Harmonik bozulma yüksek olduğunda motorlarda ilave ısınma, trafolarda kayıp artışı, nötr iletkenlerinde aşırı yüklenme, elektronik kartlarda hassasiyet, rölelerde yanlış açma ve sayaç okumalarında sapma görülebilir. Bu etkiler her zaman ilk aşamada büyük bir arıza olarak ortaya çıkmaz. Çoğu zaman küçük ısınmalar, tekrarlayan sigorta atması, kontaktör sesleri veya kondansatör değişim ihtiyacının artmasıyla kendini belli eder.
Bu nedenle enerji kalitesi analizi, bakım faaliyetlerinin tamamlayıcı bir parçası olarak düşünülmelidir. Tesis büyüdükçe, yeni hatlar devreye alındıkça veya üretim kapasitesi arttıkça ölçümlerin yenilenmesi gerekir. Alagöz Mühendislik gibi saha tecrübesi olan bir mühendislik firmasıyla çalışmak, yalnızca arıza sonrası çözüm üretmek için değil, arızayı oluşmadan önce öngörmek için de önemlidir.
Kompanzasyon Panosu Hangi Durumlarda Yetersiz Kalır?
Kompanzasyon panosu, tesisin reaktif güç ihtiyacını karşılamak için kademeli kondansatör gruplarıyla çalışır. Bu sistem, doğru tasarlandığında reaktif ceza riskini azaltır ve güç faktörünü iyileştirir. Ancak kompanzasyon panosu, tek başına harmonik filtre gibi davranmaz. Hatta bazı durumlarda harmonik problemini azaltmak yerine daha görünür hale getirebilir.
Kompanzasyon panosunun yetersiz kaldığı en kritik durum, tesis içindeki harmonik seviyesinin pano tasarımında dikkate alınmamış olmasıdır. Eski tesislerde kompanzasyon panosu çoğu zaman yalnızca reaktif güç ihtiyacına göre kurulmuştur. Sonradan sürücüler, robot hatları, kaynak sistemleri veya yüksek güçlü doğrultucular devreye alındığında mevcut pano yeni koşullara uyum sağlayamayabilir.
Bir başka önemli durum ise kompanzasyon panosunda detuned reaktör bulunmamasıdır. Reaktörsüz kompanzasyon panoları, harmonikli tesislerde rezonans riskine açıktır. Bu nedenle kompanzasyon panosu harmonik etkileri dikkate alınmadan revize edilirse, yeni takılan kondansatörler kısa sürede arızalanabilir. Bu noktada harmonik filtre seçimi, mevcut kompanzasyon sisteminin performansını da koruyacak şekilde ele alınmalıdır.
Kondansatör arızaları ve rezonans riski
Kondansatörler harmonik üretmez; fakat sistemde bulunan harmonik akımlardan doğrudan etkilenebilir. Elektrik sistemlerinde trafo, kablo ve şebeke empedansı endüktif karakter gösterirken kondansatörler kapasitif karakterdedir. Bu iki yapı belirli frekanslarda rezonans oluşturabilir. Rezonans meydana geldiğinde bazı harmonik bileşenler büyüyebilir ve kompanzasyon panosu üzerinde beklenenden çok daha yüksek akımlar oluşabilir.
Rezonans riski, özellikle 5. ve 7. harmoniklerin baskın olduğu tesislerde dikkatle incelenmelidir. Kondansatörlerin sürekli şişmesi, sigortaların sık atması, kontaktörlerin yanması, pano içinde aşırı sıcaklık oluşması ve reaktif güç kontrol rölesinin dengesiz çalışması bu riskin belirtileri arasında yer alabilir. Bu belirtiler yalnızca parça değişimiyle çözülmeye çalışılırsa aynı arıza tekrarlayabilir.
Doğru yaklaşım, önce ölçüm yapmak, ardından sistemin rezonans koşullarını ve harmonik akım dağılımını analiz etmektir. Gerekirse detuned reaktörlü kompanzasyon, pasif harmonik filtre veya aktif harmonik filtre seçenekleri teknik ve ekonomik açıdan karşılaştırılmalıdır. Sadece kondansatör gücünü artırmak, harmonik bulunan tesislerde her zaman doğru çözüm değildir.
Harmonik ölçüm raporlarının yorumlanması
Harmonik ölçüm raporları yalnızca THD değerine bakılarak yorumlanmamalıdır. THD, toplam harmonik bozulmayı gösterir; ancak hangi harmonik mertebesinin baskın olduğunu, yük değişimlerinin ne zaman arttığını ve harmonik akımların hangi panolardan beslendiğini anlamak için detaylı analiz gerekir. Bu nedenle ölçüm raporunda THDi, THDv, akım spektrumu, gerilim spektrumu, güç faktörü, cos phi, kVA, kW, kVAr ve yüklenme oranları birlikte değerlendirilmelidir.
Ölçüm yapılırken tesisin normal çalışma koşullarında olması önemlidir. Üretim hattı kapalıyken yapılan ölçüm, gerçek harmonik seviyesini düşük gösterebilir. Tam kapasite üretim, vardiya geçişleri, büyük motorların devreye girmesi ve kaynak operasyonları gibi anlar ayrıca incelenmelidir. Ölçüm noktası olarak ana dağıtım panosu, kompanzasyon panosu, kritik üretim panoları ve trafo çıkışı seçilebilir.
Enerji kalitesi analizi sonucunda elde edilen veriler, proje bazlı çözümün temelidir. trafo merkezi devreye alma testleri ve periyodik kontrollerle birlikte değerlendirildiğinde, harmonik kaynaklı riskler daha doğru şekilde yönetilebilir.
| Belirti | Olası Neden | Teknik Yaklaşım |
|---|---|---|
| Kondansatörlerin sık arızalanması | Harmonik akım ve rezonans etkisi | Harmonik ölçümü, detuned reaktör veya filtre analizi |
| Pano içinde aşırı ısınma | Yüksek THDi, yetersiz havalandırma veya kablo yüklenmesi | Termal kontrol, yük analizi ve pano revizyonu |
| Reaktif rölenin kararsız çalışması | Dalga formu bozulması ve kademe uyumsuzluğu | Röle ayar kontrolü, kademe yapısı ve harmonik analizi |
| Sigorta ve kontaktör arızaları | Aşırı akım, ani devreye girme veya harmonik büyümesi | Koruma koordinasyonu ve kompanzasyon tasarım kontrolü |
| Motor ve trafo ısınmaları | Ek kayıplar ve harmonik bileşenler | Enerji kalitesi analizi ve yük profili değerlendirmesi |
Uzman notu: Kompanzasyon panosunda tekrarlayan kondansatör arızası varsa, yalnızca kondansatör değişimi yapmak kalıcı çözüm olmayabilir. Arızanın kök nedeni çoğu zaman harmonik bozulma, rezonans veya yanlış kademe tasarımıdır. Bu nedenle harmonik filtre seçimi mutlaka ölçüm raporu ve saha koşullarıyla birlikte yapılmalıdır.
Harmonik Filtre Seçiminde Teknik Kriterler
Harmonik filtre seçimi, tesisin elektrik altyapısına doğrudan etki eden bir mühendislik kararıdır. Yanlış filtre tipi seçildiğinde istenen iyileşme sağlanamayabilir veya sistemin başka bir noktasında yeni problemler oluşabilir. Bu nedenle karar süreci; harmonik ölçüm sonuçları, yük profili, kompanzasyon panosu yapısı, trafo gücü, kısa devre gücü, pano yerleşimi, ortam sıcaklığı ve gelecekteki kapasite artışı dikkate alınarak yürütülmelidir.
Bir tesis için doğru olan çözüm, başka bir tesis için uygun olmayabilir. Sabit hızlı makinelerin ve nispeten dengeli yüklerin bulunduğu bir işletmede pasif filtre yeterli olabilirken, değişken üretim senaryolarına sahip bir tesiste aktif harmonik filtre daha doğru sonuç verebilir. Aynı şekilde yalnızca kompanzasyon panosunu korumak amacıyla detuned reaktör kullanılması gereken durumlar da vardır.
Teknik kriterler belirlenirken sadece ilk yatırım maliyetine odaklanmak doğru değildir. Filtrenin işletme kayıpları, bakım ihtiyacı, modüler genişleme kabiliyeti, pano içi yerleşimi, servis erişimi ve üretim duruşlarını azaltma etkisi de değerlendirilmelidir. Alagöz Mühendislik, bu noktada sanayi tesisleri için saha keşfi, ölçüm, raporlama ve proje bazlı çözüm yaklaşımını birlikte ele alır.
Pasif filtre, aktif filtre ve detuned reaktör farkları
Pasif harmonik filtreler, belirli harmonik mertebelerini azaltmak üzere tasarlanan reaktör ve kondansatör kombinasyonlarıdır. Genellikle sabit veya öngörülebilir yük profiline sahip tesislerde tercih edilir. Pasif filtreler aynı zamanda reaktif güç desteği de sağlayabilir; ancak doğru tasarlanmadığında sistem empedansı ile etkileşime girebilir. Bu nedenle pasif çözüm seçilecekse rezonans analizi ihmal edilmemelidir.
Aktif harmonik filtreler, harmonik akımları gerçek zamanlı olarak izleyen ve karşı akım enjekte ederek bozulmayı azaltan elektronik sistemlerdir. Yüklerin sık değiştiği, farklı üretim hatlarının devreye girip çıktığı veya harmonik spektrumun zaman içinde değiştiği tesislerde avantaj sağlar. Aktif filtreler modüler yapıda seçilebilir ve ileride kapasite artışı planlanıyorsa esnek bir çözüm sunabilir.
Detuned reaktörler ise kompanzasyon panosundaki kondansatörleri harmonik akımlara karşı korumak ve rezonans frekansını güvenli bir seviyeye taşımak için kullanılır. Detuned reaktör doğrudan tüm harmonikleri ortadan kaldıran bir filtre gibi düşünülmemelidir. Daha çok kompanzasyon sisteminin harmonikli şebekede güvenli çalışmasını sağlayan koruyucu bir tasarım elemanıdır.
- Pasif filtre: Belirli harmonik mertebelerine odaklanan, sabit yüklerde etkili olabilen çözüm.
- Aktif filtre: Değişken yüklerde gerçek zamanlı kompanzasyon sağlayan dinamik çözüm.
- Detuned reaktör: Kompanzasyon panosunu rezonans riskine karşı koruyan reaktörlü yapı.
Yük profiline göre doğru çözüm seçimi
Doğru çözüm seçimi için ilk adım, tesisin yük profilini anlamaktır. Hangi makinelerin ne zaman çalıştığı, motor sürücülerinin toplam gücü, kaynak makinelerinin devreye girme sıklığı, üretim hattının kapasite değişimleri ve trafo yüklenme oranı birlikte değerlendirilmelidir. Bu analiz yapılmadan seçilen filtre, teorik olarak doğru görünse bile sahada beklenen performansı göstermeyebilir.
Sabit yüklerde ve belirli harmonik mertebelerinin baskın olduğu tesislerde pasif filtre ekonomik ve etkili bir seçenek olabilir. Ancak üretim hattı sürekli değişiyor, farklı makineler farklı zamanlarda devreye giriyor veya ileride kapasite artışı planlanıyorsa aktif harmonik filtre tercih edilebilir. Kompanzasyon panosu harmonik etkilerden zarar görüyorsa, mevcut panonun detuned reaktörlü yapıya dönüştürülmesi gerekebilir.
Yük profili analizinde yalnızca bugünkü durum değil, tesisin büyüme planı da dikkate alınmalıdır. Yeni üretim hattı, ek trafo, güneş enerjisi bağlantısı, elektrikli araç şarj noktası veya otomasyon yatırımı gibi değişiklikler harmonik seviyelerini etkileyebilir. Bu nedenle harmonik filtre seçimi, enerji altyapısının geleceğe dönük planlamasıyla birlikte değerlendirilmelidir. Benzer şekilde ENH ve şebeke projelendirme süreçleri de uzun vadeli kapasite ve güvenlik perspektifiyle ele alınmalıdır.
Bir diğer önemli kriter, filtrenin kurulacağı noktanın belirlenmesidir. Ana dağıtım panosuna merkezi filtre uygulanabileceği gibi, bazı durumlarda harmonik üreten yüklerin yakınına lokal filtreleme yapılması daha doğru olabilir. Merkezi çözüm, genel sistem kalitesini iyileştirirken lokal çözüm belirli ekipmanların etkisini kaynağında azaltabilir. Hangi yöntemin uygun olduğu ölçüm sonuçları ve tesis yerleşimiyle belirlenmelidir.
Proje aşamasında pano içi alan, kablo güzergâhı, havalandırma, koruma ekipmanları, bakım erişimi ve duruş planı da düşünülmelidir. Harmonik filtre kurulumu yalnızca cihaz montajı değildir; elektriksel entegrasyon, koruma koordinasyonu, devreye alma testleri ve performans doğrulamasıyla tamamlanan bir mühendislik sürecidir.
Sanayi Tesislerinde Harmonik Filtre Seçimi İçin Uygulama Yaklaşımı
Sanayi tesislerinde harmonik filtre seçimi yapılırken izlenecek süreç, doğru teşhis ve doğru mühendislik prensibine dayanmalıdır. Öncelikle tesisin mevcut elektrik altyapısı incelenir. Trafo gücü, ana dağıtım panosu, kompanzasyon panosu, kritik yükler, kablo kesitleri, koruma elemanları ve işletme koşulları değerlendirilir. Ardından enerji kalitesi ölçümü yapılır ve raporlanan veriler teknik açıdan yorumlanır.
Ölçüm sonuçları incelendikten sonra çözüm alternatifleri karşılaştırılır. Reaktif güç kompanzasyonu hâlâ doğru çalışıyor mu, kondansatör kademeleri uygun mu, harmonik seviyeleri pano için risk oluşturuyor mu, aktif filtre kapasitesi ne olmalı, pasif filtre tasarımı hangi harmonik mertebesine odaklanmalı gibi sorular yanıtlanır. Bu aşamada sadece cihaz seçimi değil, sistemin tamamı için mühendislik kararı verilir.
Uygulama sonrasında performans doğrulaması yapılması gerekir. Filtre devreye alındıktan sonra yeni ölçüm alınmalı, THDi ve THDv değerlerindeki değişim incelenmeli, pano sıcaklıkları kontrol edilmeli ve kompanzasyon sisteminin kararlı çalıştığı doğrulanmalıdır. Böylece yatırımın sahada gerçekten sonuç verip vermediği teknik olarak kanıtlanır.
Sıkça Sorulan Sorular
Harmonik filtre ne işe yarar?
Harmonik filtre, elektrik sistemindeki akım veya gerilim dalga formunu bozan harmonik bileşenleri azaltmak için kullanılır. Sanayi tesislerinde sürücüler, doğrultucular ve kaynak makineleri gibi doğrusal olmayan yüklerden kaynaklanan bozulmaları kontrol altına alır. Doğru seçildiğinde kompanzasyon panosunu korur, ekipman ömrünü destekler ve enerji kalitesini iyileştirir.
Kompanzasyon panosu harmonikten zarar görür mü?
Evet, kompanzasyon panosu harmonik akımlardan zarar görebilir. Kondansatörler yüksek frekanslı bileşenlere karşı düşük empedans gösterdiği için harmonik akımları üzerine çekebilir. Bu durum kondansatör ısınması, sigorta atması, kontaktör arızası ve rezonans riski oluşturabilir. Bu nedenle kompanzasyon panosu harmonik ölçüm sonuçlarına göre değerlendirilmelidir.
Sanayi tesislerinde harmonik ölçümü nasıl yapılır?
Harmonik ölçümü, enerji analizörü veya güç kalitesi analizörü ile yapılır. Ölçüm noktaları genellikle ana dağıtım panosu, kompanzasyon panosu, trafo çıkışı ve kritik üretim panolarıdır. Ölçüm sırasında tesisin gerçek üretim koşullarında çalışması önemlidir. THDi, THDv, harmonik spektrumu, güç faktörü, yüklenme oranı ve zaman bazlı değişimler birlikte yorumlanmalıdır.
Aktif harmonik filtre mi pasif filtre mi tercih edilmeli?
Bu karar tesisin yük profiline göre verilmelidir. Yükler sabit ve harmonik mertebeleri öngörülebilirse pasif filtre uygun olabilir. Yüklerin sık değiştiği, üretim hatlarının farklı senaryolarla çalıştığı veya gelecekte kapasite artışı planlanan tesislerde aktif harmonik filtre daha esnek bir çözüm sunar. En doğru seçim, ölçüm raporu ve saha analiziyle belirlenir.
Harmonik filtre seçimi için ölçüm şart mı?
Evet, sağlıklı bir harmonik filtre seçimi için ölçüm yapılması gerekir. Ölçüm olmadan yalnızca pano gücüne veya trafo kapasitesine bakarak filtre seçmek hatalı sonuç verebilir. Harmonik seviyeleri, yük değişimleri ve rezonans riski ölçümle belirlendiğinde çözüm hem teknik hem de ekonomik açıdan daha doğru planlanır.
Detuned reaktör harmonik filtre yerine geçer mi?
Detuned reaktör, kompanzasyon panosunu rezonans riskine karşı korumaya yardımcı olur; ancak her durumda tam anlamıyla harmonik filtre görevi görmez. Tesisin harmonik seviyesi yüksekse pasif veya aktif harmonik filtre gerekebilir. Detuned reaktör, özellikle kondansatörlerin güvenli çalışması için önemli bir tasarım elemanıdır.
