Trafo merkezi topraklama ölçümü, yalnızca ölçüm cihazında görülen ohm değerinin kaydedilmesi değildir. Doğru yorumlama; tesisin gerilim seviyesi, kısa devre akımı, koruma düzeni, açma süresi, zemin yapısı, topraklama ağı geometrisi ve temas-adım gerilimleri birlikte değerlendirilerek yapılır. Bu nedenle düşük bir direnç değeri her koşulda yeterli güvenlik anlamına gelmediği gibi, tek başına yüksek görünen bir değer de sistemin bütünü incelenmeden kesin biçimde uygunsuz kabul edilmemelidir.
Trafo merkezinde topraklama direnci kaç ohm olmalı sorusunun yanıtı, tesis tipine ve yürürlükteki teknik kriterlere göre değişir. Bazı uygulama dokümanlarında 1 ohm, 4 ohm veya 5 ohm gibi referans değerler görülse de mühendislik açısından esas değerlendirme, arıza anında oluşabilecek dokunma ve adım gerilimlerinin kabul edilebilir sınırlar içinde kalıp kalmadığıdır. Sağlıklı bir rapor; ölçüm yöntemini, çevresel koşulları, bağlantı durumunu, önceki ölçümlerle karşılaştırmayı ve gerekiyorsa iyileştirme önerilerini içermelidir.
Topraklama Ölçümü Neden Hayati Öneme Sahiptir?
Trafo merkezleri, yüksek arıza akımlarının oluşabildiği ve metal gövdelerin, hücrelerin, panoların, kablo ekranlarının, trafo kazanının ve saha içindeki diğer iletken bölümlerin birbiriyle ilişkili çalıştığı kritik tesislerdir. Bu yapılarda oluşabilecek bir yalıtım hatası, yıldırım darbesi veya işletme kaynaklı aşırı gerilim, güvenli bir boşalma yolu bulunmadığında insan hayatı ve ekipmanlar için ciddi risk oluşturabilir.
Trafo merkezi topraklama ölçümü, mevcut topraklama sisteminin arıza akımını güvenli biçimde taşıyıp taşıyamadığını anlamaya yardımcı olur. Ancak ölçüm, bakım sürecinin yalnızca bir parçasıdır. Topraklama iletkenlerinin sürekliliği, korozyon durumu, bağlantı noktaları, eş potansiyel kuşaklama, koruma rölelerinin açma süreleri ve tesisin kısa devre hesabı da aynı değerlendirme içinde ele alınmalıdır.
Can güvenliği ve ekipman koruması
Bir faz ile metal gövde arasında yalıtım hatası oluştuğunda, gövde üzerinde tehlikeli bir gerilim meydana gelebilir. Personelin aynı anda arızalı gövdeye ve farklı potansiyeldeki bir noktaya temas etmesi, vücut üzerinden akım geçmesine yol açabilir. Topraklama sistemi bu potansiyel farklarını azaltmayı, koruma düzeninin hızlı açmasını ve arıza enerjisinin kontrollü bir yoldan dağılmasını amaçlar.
Can güvenliği bakımından yalnızca toplam topraklama direnci değil, tesis içinde erişilebilir metal bölümler arasındaki potansiyel farkı da önemlidir. Kapılar, çitler, kablo tavaları, hücre gövdeleri, pano kapakları, trafo rayları ve yardımcı tesisat elemanları uygun biçimde eş potansiyel sisteme bağlanmalıdır. Böylece arıza sırasında personelin maruz kalabileceği dokunma gerilimi azaltılır.
Ekipman koruması açısından ise etkili topraklama; parafudrların, koruma rölelerinin, ölçü devrelerinin ve elektronik kontrol sistemlerinin doğru çalışmasına katkı sağlar. Zayıf bağlantılar veya yüksek empedanslı yollar, arızanın uzamasına, izolasyon hasarına, kablo ekranlarının zorlanmasına ve hassas cihazlarda beklenmeyen arızalara neden olabilir.
Arıza akımının güvenli şekilde toprağa aktarılması
Topraklama sisteminin temel görevlerinden biri, arıza akımı için düşük empedanslı ve termik açıdan dayanıklı bir yol oluşturmaktır. Bu yolun yeterliliği yalnızca ohmik dirençle açıklanamaz. İletken kesiti, bağlantı kalitesi, akımın süresi, topraklama ağının yayılımı ve zemin katmanlarının özgül direnci birlikte değerlendirilmelidir.
Koruma rölesi veya sigorta arızayı ne kadar hızlı ayırırsa, topraklama sisteminin maruz kaldığı enerji o kadar azalır. Bu nedenle trafo merkezi topraklama ölçümü sonuçları, koruma koordinasyonu verileriyle birlikte okunmalıdır. Ölçülen değer önceki yıllara göre belirgin biçimde yükselmişse, zemin kuruması kadar bağlantı gevşemesi, iletken kopması, korozyon veya tesis çevresindeki kazı çalışmaları da araştırılmalıdır.
Trafo Merkezlerinde Hangi Topraklama Türleri Bulunur?
Bir trafo merkezinde farklı amaçlara hizmet eden topraklama bağlantıları bulunabilir. Trafo merkezi topraklama ölçümü öncesinde bu bağlantıların görevleri ve birbirleriyle ilişkileri belirlenmelidir. Bu bağlantılar projeye göre ortak bir ağda birleştirilebilir veya belirli tasarım koşulları altında ayrı düzenlenebilir. Sistemin nasıl kurulduğu bilinmeden yapılan ölçüm, hangi bölümün gerçekten ölçüldüğünü göstermeyebilir. Bu nedenle ölçüm öncesinde tek hat şeması, topraklama planı ve saha bağlantıları incelenmelidir.
Koruma topraklaması ve işletme topraklaması
Koruma topraklaması; normal işletmede gerilim altında bulunmayan, fakat bir yalıtım arızasında tehlikeli gerilim taşıyabilecek metal bölümlerin toprağa bağlanmasıdır. Trafo kazanı, OG hücre gövdeleri, AG panoları, metal kapılar, kablo tavaları, çelik konstrüksiyonlar ve saha çitleri bu kapsamda değerlendirilebilir.
İşletme topraklaması ise elektrik sisteminin belirli bir noktasının, çoğunlukla transformatör yıldız noktasının veya nötr iletkeninin, sistemin çalışma düzeni gereği toprağa bağlanmasıdır. İşletme topraklamasının amacı; gerilimlerin referanslanması, koruma cihazlarının öngörülen şekilde çalışması ve sistem davranışının kontrol altında tutulmasıdır.
Trafo merkezi topraklama ölçümü değerlendirilirken koruma ve işletme topraklamalarının birlikte ya da ayrı uygulanması, tesisin gerilim seviyesi, şebeke yapısı, dağıtım şirketi kriterleri ve proje hesabına bağlıdır. Uygulamada bağlantıların sahada sonradan değişmesi, ölçüm sonuçlarının yanlış yorumlanmasına neden olabilir. Bu yüzden ölçüm raporunda hangi bağlantı düzeninin esas alındığı açıkça belirtilmelidir.
Eş potansiyel sistem ve yıldırımdan korunma bağlantıları

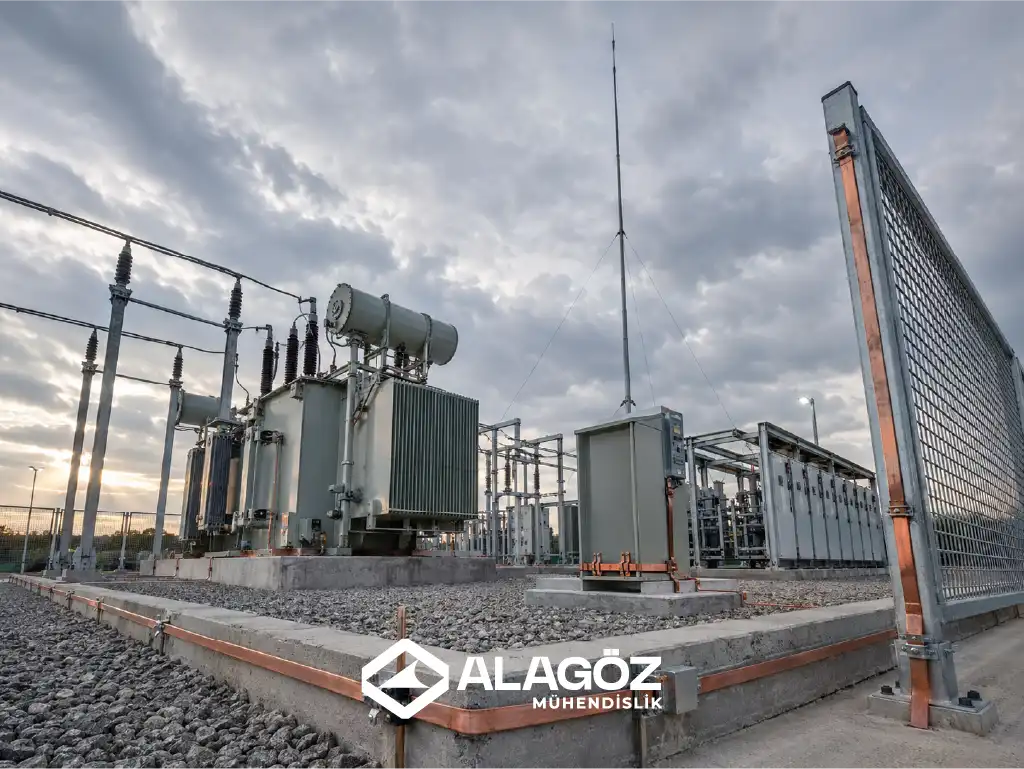

Eş potansiyel topraklama, erişilebilir iletken bölümler arasında tehlikeli gerilim farklarının oluşmasını sınırlamak için kurulur. Ana topraklama barası üzerinden yapılan bağlantılar; trafo gövdesi, hücreler, panolar, metal borular, çelik yapılar ve diğer yabancı iletken kısımlar arasında ortak bir potansiyel düzeyi oluşturmayı hedefler.
Trafo merkezi topraklama ölçümü ile birlikte incelenmesi gereken yıldırımdan korunma sistemi ise yakalama uçları, iniş iletkenleri, bağlantı elemanları ve topraklayıcılardan oluşur. Yıldırımdan korunma ölçümü yapılırken yalnızca topraklayıcı direnci değil, iniş iletkenlerinin sürekliliği, bağlantı noktalarının durumu, darbe akımının izleyeceği yol ve tehlikeli atlama ihtimali de incelenmelidir. Parafudr bağlantılarının kısa, doğrudan ve gereksiz kıvrımlardan uzak olması, darbe akımının güvenli boşalması açısından önem taşır.
| Topraklama bölümü | Temel amacı | Ölçümde dikkat edilecek nokta |
|---|---|---|
| Koruma topraklaması | Metal gövdelerde tehlikeli gerilimi sınırlamak | Süreklilik, bağlantı kalitesi ve temas gerilimi |
| İşletme topraklaması | Sistemin nötr veya yıldız noktasını referanslamak | Şebeke yapısı, koruma düzeni ve bağlantı biçimi |
| Eş potansiyel sistem | İletken bölümler arasındaki potansiyel farkını azaltmak | Ana bara bağlantıları ve erişilebilir metal parçalar |
| Yıldırımdan korunma | Darbe akımını kontrollü biçimde toprağa aktarmak | İniş iletkeni sürekliliği, güzergâh ve topraklayıcı |
Trafo Merkezi Topraklama Ölçümü Sonuçları Nasıl Değerlendirilir?

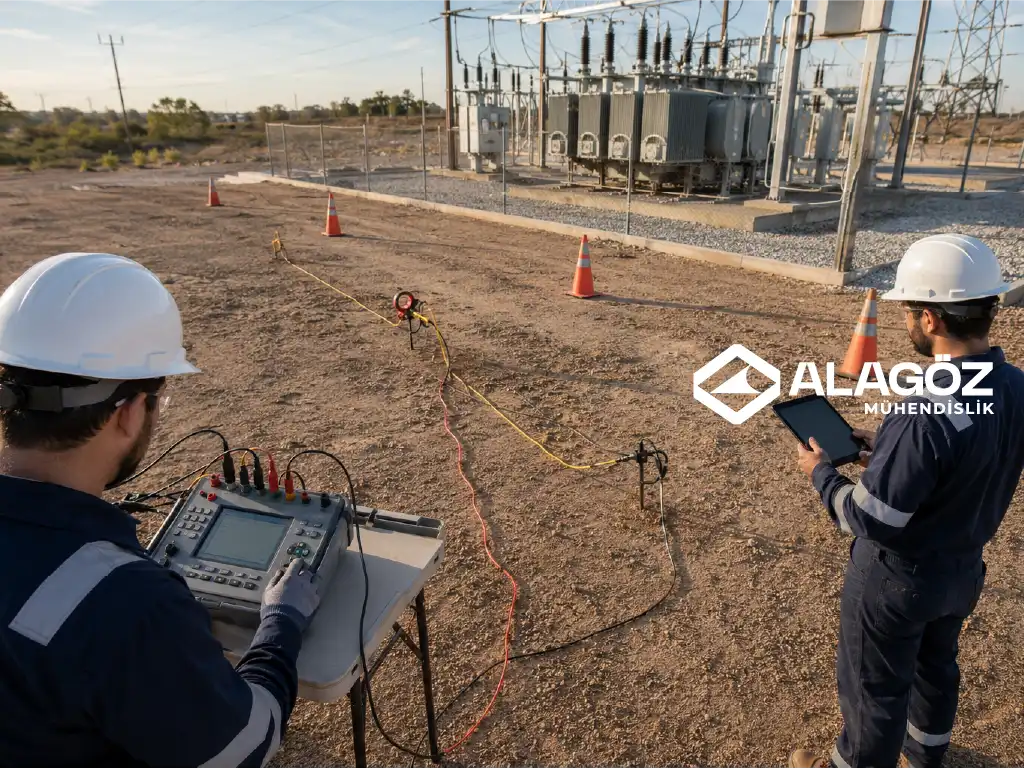

Trafo merkezi topraklama ölçümü sonucunu yorumlamanın ilk adımı, kullanılan yöntemi ve ölçüm sınırlarını bilmektir. Üç kazıklı düşüm yöntemi, seçici pens yöntemi, çift pens yöntemi veya süreklilik ölçümü aynı fiziksel büyüklüğü aynı koşullarda göstermez. Tesis enerjiliyken yapılan ölçümlerde paralel topraklama yolları sonucu etkileyebilir; bağlantılar ayrılmadan ölçülen değer, tek bir elektrodun değil bütün sistemin bileşik davranışını yansıtabilir.
Trafo merkezi topraklama ölçümü raporunda cihazın marka-modeli, kalibrasyon bilgisi, ölçüm tarihi, hava koşulları, zemin durumu, prob mesafeleri, bağlantı şeması ve ölçüm noktaları bulunmalıdır. Ayrıca sonuçlar, proje hesapları ve önceki periyodik kontrol kayıtlarıyla karşılaştırılmalıdır. Tek bir ölçüm yerine eğilim analizi yapılması, sistemdeki bozulmanın erken fark edilmesini sağlar.
Topraklama direnci ve saha koşulları ilişkisi
Trafo merkezi topraklama ölçümü değerleri, toprağın özgül direnciyle doğrudan ilişkilidir. Killi ve nemli zeminler çoğu zaman daha düşük direnç sağlarken, kayalık, kumlu veya dolgu zeminlerde daha yüksek değerler görülebilir. Bununla birlikte yüzeyde nemli görünen bir arazi, daha derin katmanlarda yüksek özgül dirence sahip olabilir. Bu nedenle yeni tesislerde yalnızca yüzey gözlemine değil, uygun yöntemle yapılan zemin özgül direnç ölçümlerine dayanılmalıdır.
Topraklama ağının alanı, iletkenlerin gömülme derinliği, elektrot sayısı, elektrotlar arası mesafe ve bağlantı biçimi sonucu etkiler. Birbirine çok yakın yerleştirilen elektrotlar, yayılma alanları çakıştığı için beklenen iyileşmeyi sağlamayabilir. Aynı şekilde sadece elektrot sayısını artırmak, ağ geometrisi ve zemin katmanları dikkate alınmadığında ekonomik fakat etkisiz bir çözüm olabilir.
Trafo merkezinde topraklama direnci kaç ohm olmalı sorusunda sıkça tek bir sayı aranır. Ancak teknik açıdan doğru yaklaşım, ilgili yönetmelik ve proje kriterleri doğrultusunda arıza akımı ile açma süresini kullanarak toprak potansiyel yükselmesini, dokunma gerilimini ve adım gerilimini değerlendirmektir. Millî Eğitim Bakanlığının yüksek gerilim tesisleri bakım materyallerinde bazı tesisler için 1 ohm, 4 ohm ve parafudr topraklaması için 5 ohm gibi uygulama referansları yer alsa da bu değerler her projeye otomatik olarak uygulanmamalıdır. Resmî teknik eğitim kaynağına YG tesislerinde trafo sistemleri bakımı dokümanı üzerinden ulaşılabilir.
Mevsim, zemin nemi ve ölçüm yöntemi etkisi
Trafo merkezi topraklama ölçümü sırasında toprak nemi arttığında toprağın iletkenliği genellikle yükselir ve ölçülen direnç düşebilir. Kurak dönemlerde ise aynı sistem daha yüksek değer verebilir. Bu nedenle yalnızca yağışlı bir dönemde yapılan düşük ölçüm, yıl boyunca en olumsuz koşulu temsil etmeyebilir. Periyodik kontrollerin benzer mevsimlerde yapılması ve kritik tesislerde kuru dönem ölçümlerinin ayrıca değerlendirilmesi daha sağlıklı karşılaştırma sağlar.
Donmuş zemin, yoğun kar örtüsü, yeni sulama, yakın çevredeki metal altyapılar, enerji kabloları ve başka topraklama sistemleri ölçümü etkileyebilir. Yardımcı kazıkların akım ve potansiyel bölgeleri doğru yerleştirilmezse sonuç kararsız veya yanıltıcı olabilir. Düşüm yönteminde farklı prob konumlarında tekrarlı ölçüm yapılması, ölçüm eğrisinin kararlı bölgesini görmeye yardımcı olur.
Uzman notu: Bir ölçüm değerini kabul veya ret kararı için tek başına kullanmak yerine, ölçüm belirsizliği, zemin koşulları, koruma açma süresi, ağ sürekliliği ve temas-adım gerilimleri birlikte incelenmelidir. Değer önceki kayıtlara göre değişmişse neden analizi yapılmadan yalnızca ilave elektrot eklemek kalıcı çözüm olmayabilir.
Uygunsuz Ölçüm Sonuçlarında Ne Yapılmalı?
Periyodik trafo merkezi topraklama ölçümü sırasında uygunsuz veya şüpheli bir sonuç görüldüğünde ilk adım, ölçümü doğrulamaktır. Cihaz kalibrasyonu, bağlantı noktaları, yardımcı elektrot mesafeleri ve paralel iletken yollar kontrol edilmelidir. Ardından gözle muayene ve süreklilik testleriyle kopuk iletken, gevşek klemens, oksitlenme, mekanik hasar veya korozyon ihtimali araştırılmalıdır.
Trafo merkezi topraklama ölçümü sonucunun gerçekten yetersiz olduğu doğrulanırsa, çözüm proje bazlı seçilmelidir. Topraklama ağının mevcut planı çıkarılmalı, zemin özgül direnci ölçülmeli, kısa devre akımı ve açma süreleri güncellenmeli, ardından farklı iyileştirme seçenekleri teknik ve ekonomik açıdan karşılaştırılmalıdır.
İlave elektrot ve topraklama ağı iyileştirmeleri
İlave düşey elektrot kullanımı, uygun zemin katmanına erişildiğinde etkili olabilir. Elektrotların yeterli aralıklarla yerleştirilmesi, mevcut ağla güvenilir biçimde birleştirilmesi ve korozyona dayanıklı bağlantı elemanlarının kullanılması gerekir. Geniş saha ağlarında çevre iletkeni, ağ gözlerinin sıklaştırılması veya derin topraklayıcı uygulaması da değerlendirilebilir.
Yüzey tabakasında kırmataş kullanılması, personelin ayak temas direncini artırarak adım ve dokunma gerilimi riskini azaltmaya katkı sağlayabilir. Ancak bu uygulama topraklama direncini mutlaka düşürmez; daha çok yüzey güvenliğinin bir parçasıdır. Kimyasal iyileştiriciler ise çevresel etki, bakım ihtiyacı, korozyon ve uzun dönem performansı değerlendirilmeden kullanılmamalıdır.
Mevcut trafo merkezi yenilenirken topraklama sistemi, diğer elektrik altyapısından bağımsız düşünülmemelidir. Hücre değişimi, trafo gücü artışı veya yeni kablo bağlantısı kısa devre seviyesini değiştirebilir. Bu nedenle Alagöz Mühendislik’in monoblok beton köşk ve trafo tesisleri hizmetinde olduğu gibi, topraklama ve koruma sistemlerinin kurulum, test ve kabul süreciyle birlikte ele alınması güvenli sonuç verir.
Periyodik ölçüm ve raporlama süreci
Trafo merkezi topraklama ölçümü sıklığı; tesisin kullanım koşullarına, risk değerlendirmesine, ilgili mevzuata, işletme talimatlarına ve ekipman durumuna göre belirlenmelidir. Ağır çevre koşulları, korozyon riski, sık kazı çalışması, yüksek yıldırım yoğunluğu veya geçmişte belirgin değer değişimleri bulunan tesislerde daha yakın takip gerekebilir.
Trafo merkezi topraklama ölçümü için iyi hazırlanmış bir rapor; yalnızca “uygun” veya “uygun değil” ifadesinden oluşmaz. Aşağıdaki unsurlar kayıt altına alınmalıdır:
- Ölçüm yöntemi, cihaz bilgisi ve kalibrasyon durumu
- Ölçüm noktaları ve bağlantı şeması
- Hava, zemin ve mevsim koşulları
- Topraklama direnci, süreklilik ve gerekli diğer test sonuçları
- Önceki ölçümlerle karşılaştırma ve eğilim analizi
- Tespit edilen uygunsuzluklar, risk seviyesi ve düzeltici faaliyetler
- İyileştirme sonrası doğrulama ölçümü
Yeni tesislerde projelendirme ile saha uygulaması arasındaki uyum ayrıca kontrol edilmelidir. Topraklama planındaki iletken kesitleri, bağlantı noktaları ve ağ geometrisi sahada değiştirildiyse as-built dokümanları güncellenmelidir. Alagöz Mühendislik’in mühendislik hizmetleri kapsamında yürüttüğü teknik analiz, proje tasarımı, saha mühendisliği ve mevzuata uygunluk kontrolleri; ölçüm sonuçlarının yalnızca kaydedilmesini değil, güvenli bir işletme kararına dönüştürülmesini hedefler.
Sık Sorulan Sorular
Trafo merkezinde topraklama direnci kaç ohm olmalı?
Tek bir evrensel değer yoktur. Tesisin gerilim seviyesi, işletme topraklaması, koruma düzeni, kısa devre akımı, açma süresi ve dokunma-adım gerilimi hesabı birlikte değerlendirilmelidir. Uygulamada 1 ohm, 4 ohm veya 5 ohm gibi referanslar görülebilir; ancak kabul kararı güncel mevzuat, proje ve saha koşullarına göre uzman mühendis tarafından verilmelidir.
Topraklama ölçümü hangi yöntemle yapılır?
Saha koşullarına göre üç kazıklı düşüm yöntemi, seçici pens, çift pens veya süreklilik ölçümü kullanılabilir. Her yöntem farklı sınırlara sahiptir. Paralel topraklama yolları ve yardımcı elektrot yerleşimi sonucu etkileyebileceği için yöntem raporda açıkça belirtilmelidir.
Yağmurlu havada yapılan ölçüm geçerli midir?
Ölçüm teknik olarak yapılabilir, ancak artan zemin nemi direnci düşürebilir. Sonuç yılın en olumsuz koşulunu göstermeyebilir. Bu nedenle mevsim bilgisi rapora yazılmalı, önceki ölçümler benzer koşullarla karşılaştırılmalı ve gerektiğinde kuru dönem doğrulaması yapılmalıdır.
Eş potansiyel topraklama neden kontrol edilmelidir?
Eş potansiyel sistem, trafo merkezindeki erişilebilir metal bölümler arasında tehlikeli gerilim farklarını azaltır. Toplam direnç düşük olsa bile kopuk veya zayıf bir kuşaklama bağlantısı yerel temas gerilimi riski oluşturabilir. Bu nedenle süreklilik ve bağlantı kontrolleri ihmal edilmemelidir.
Yıldırımdan korunma ölçümü ile topraklama ölçümü aynı mıdır?
Birbiriyle ilişkili olmakla birlikte tamamen aynı değildir. Yıldırımdan korunma ölçümü; iniş iletkenlerinin sürekliliğini, bağlantıları, topraklayıcıyı ve darbe akımının güvenli güzergâhını da kapsar. Parafudr ve yıldırımlık bağlantıları ayrıca incelenmelidir.
Yüksek ölçüm değerinde hemen elektrot eklemek doğru mudur?
Önce ölçüm doğrulanmalı ve neden araştırılmalıdır. Sorun kopuk iletken, korozyon, hatalı bağlantı veya yanlış ölçüm düzeninden kaynaklanıyorsa yeni elektrot tek başına çözüm sağlamaz. Zemin özgül direnci ve ağ geometrisi analiz edilerek proje bazlı iyileştirme yapılmalıdır.
