Trafo merkezinde kullanılacak hücrenin fiyatına veya katalogdaki anma akımına bakılarak belirlenmesi, işletme güvenliği açısından risk oluşturabilir. OG hücre seçimi; tesisin kısa devre seviyesi, yük karakteri, koruma senaryosu, manevra sıklığı, işletme gerilimi ve gelecekteki kapasite artışı birlikte değerlendirilerek yapılmalıdır. Kesicili hücre, ayırıcılı hücre ve yük ayırıcılı hücre benzer bir metal mahfaza içinde yer alsa da arıza akımını kesme, yük altında açma kapama ve güvenli izolasyon kabiliyetleri bakımından aynı görevi üstlenmez.
Bu nedenle “trafo merkezi için OG hücre tipi nasıl seçilir?” sorusunun tek bir standart cevabı yoktur. Sanayi tesisi, güneş enerji santrali, ticari yapı, pompa istasyonu veya dağıtım merkezi gibi her uygulamada farklı bir işletme senaryosu oluşur. Doğru OG hücre seçimi için tek hat şeması, kısa devre hesabı, koruma koordinasyonu, dağıtım şirketi şartları ve saha koşulları birlikte analiz edilmelidir. Aşağıdaki karşılaştırma, hücre tiplerinin temel farklarını ve hangi koşullarda öne çıktıklarını açıklamaktadır.
OG Hücreler Trafo Merkezinde Ne İşe Yarar?

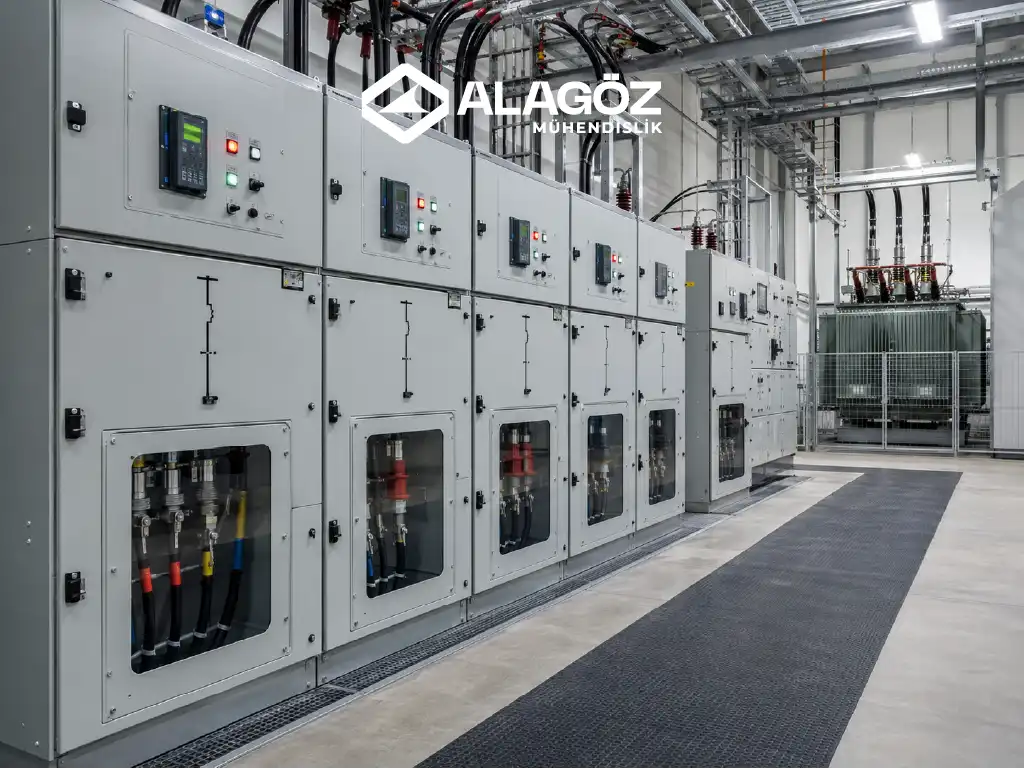

Orta gerilim hücreleri, elektrik enerjisinin trafo merkezine güvenli biçimde alınmasını, baralar üzerinden dağıtılmasını, ölçülmesini, korunmasını ve gerektiğinde kontrollü olarak kesilmesini sağlayan anahtarlama düzenleridir. OG hücresi yalnızca bir kabin değildir; içerisinde anahtarlama elemanı, bara sistemi, kablo bağlantı bölümü, topraklama ayırıcısı, ölçü trafoları, koruma ve kumanda ekipmanları bulunabilir. OG hücre seçimi sırasında hücrenin fonksiyonu, tesisin tek hat şemasındaki konumuna göre belirlenir.
Alagöz Mühendislik tarafından yürütülen OG şebeke tesis işleri kapsamında hücre sistemi; trafo, kablo, koruma rölesi, ölçüm sistemi ve topraklama düzeniyle bütünleşik olarak ele alınır. Çünkü doğru ekipmanın yanlış noktada kullanılması veya doğru hücrenin hatalı ayarlanmış bir koruma sistemiyle çalıştırılması, beklenen güvenlik seviyesini sağlamaz.
Orta gerilim dağıtımında kontrol ve koruma görevi
OG hücrelerin temel görevi, enerjinin kontrollü biçimde yönlendirilmesidir. Normal işletmede yüklerin devreye alınması veya çıkarılması, bakım sırasında ilgili bölümün izole edilmesi ve arıza oluştuğunda yalnızca sorunlu kısmın enerjisiz bırakılması gerekir. Bu işlemlerin güvenli yapılabilmesi için OG hücre seçimi kapsamında anahtarlama elemanının görevine uygun belirlenmesi önem taşır.
Kesici, normal yük akımını ve teknik kapasitesi dâhilindeki kısa devre akımını kesebilir. Yük ayırıcısı normal işletme akımlarının açılıp kapatılmasına uygundur; ancak bağımsız olarak yüksek kısa devre akımını kesme görevi için kullanılmaz. Ayırıcı ise esas olarak görünür veya güvenilir bir izolasyon noktası oluşturur ve yük altında manevra yapmak üzere tasarlanmaz. Millî Eğitim Bakanlığının orta gerilim eğitim dokümanlarında da kesicilerin yük ve kısa devre akımlarını kesme, ayırıcıların ise yüksüz durumda izolasyon sağlama işlevleri ayrı biçimde açıklanmaktadır. MEB OG modüler çıkış hücreleri kaynağı teknik ayrımı incelemek için kullanılabilir.
Giriş, çıkış, ölçü ve trafo koruma hücreleri
Bir trafo merkezinde tüm hücrelerin aynı tipte olması gerekmez. Giriş hücresi, dağıtım şebekesinden gelen enerjinin tesise kabul edildiği noktadır. Çıkış hücresi, enerjiyi başka bir trafoya, fider hattına veya tesis bölümüne aktarır. Ölçü hücresi; akım ve gerilim trafoları aracılığıyla sayaç, analizör ve koruma sistemleri için gerekli ölçüm sinyallerini üretir. Trafo koruma hücresi ise trafonun gücüne, bağlantı şekline ve koruma felsefesine göre sigortalı yük ayırıcısı ya da kesici içerebilir.
Bu fonksiyonlar belirlenirken dağıtım kuruluşunun bağlantı şartları, enerji ölçüm düzeni ve işletme sorumluluğu sınırları dikkate alınmalıdır. Örneğin yalnızca bir transformatörün beslendiği kompakt bir tesiste yük ayırıcılı ve sigortalı koruma çözümü yeterli görülebilirken, kritik üretim hattı bulunan bir fabrikada röle kontrollü kesicili hücre daha doğru olabilir. Bu nedenle OG hücre seçimi, hücrenin adından önce tesis içindeki görevini tanımlamakla başlar.
Kesicili Hücre Ne Zaman Tercih Edilir?
OG hücre seçimi sırasında kesicili yapı, arıza anında devrenin otomatik ve kontrollü biçimde açılması gereken uygulamalarda tercih edilir. Hücre içinde çoğunlukla vakumlu veya projeye uygun başka bir kesici teknolojisi, koruma rölesi, akım trafoları, yardımcı besleme devreleri ve mekanik ya da elektriksel kilitlemeler bulunur. Kesiciye açma komutu; aşırı akım, kısa devre, toprak arızası, diferansiyel koruma, düşük veya yüksek gerilim gibi tanımlanmış koruma fonksiyonlarından gelebilir.
Yüksek güçlü transformatörler, birden fazla fider bulunan dağıtım merkezleri, kritik proses tesisleri, üretim santralleri ve enerji sürekliliğinin önemli olduğu işletmeler kesicili hücrenin yaygın kullanıldığı alanlardır. Ancak “kesicili hücre her zaman daha iyidir” yaklaşımı da doğru değildir. Kesicili çözüm daha gelişmiş koruma ve kumanda imkânı sunarken ilk yatırım, yardımcı devre, röle ayarı, test ve bakım gereksinimi bakımından daha kapsamlıdır.
Arıza akımlarını kesme kabiliyeti
Bir kısa devre sırasında akım, normal işletme akımının çok üzerine çıkabilir. Kesicinin görevi, koruma rölesinden aldığı komutla kontaklarını güvenli sürede açmak ve oluşan elektrik arkını söndürerek arızalı bölümü şebekeden ayırmaktır. Burada yalnızca kesicinin anma akımına bakılması yeterli değildir. Hücrenin kısa süreli dayanım akımı, tepe dayanım akımı, kesicinin kesme kapasitesi ve tesisin hesaplanan kısa devre seviyesi birbiriyle uyumlu olmalıdır.
Örneğin hesaplanan kısa devre akımı, hücre veya kesici etiket değerinin üzerindeyse ekipman güvenli kabul edilemez. Buna karşılık gereksiz derecede yüksek kapasite seçimi de maliyeti artırabilir. Sağlıklı OG hücre seçimi için bağlantı noktasındaki kısa devre gücü, trafo empedansı, paralel çalışma ihtimali, kablo uzunluğu ve şebekenin gelecekte güçlenme olasılığı proje bazında değerlendirilmelidir.
Koruma rölesi ve selektivite gerektiren uygulamalar
Selektivite, bir arıza meydana geldiğinde sisteme en yakın koruma elemanının açması ve sağlıklı bölümlerin enerjili kalmasıdır. Kesicili hücrelerde kullanılan sayısal koruma röleleri, açma süresi ve akım eşikleri üzerinden diğer koruma cihazlarıyla koordine edilebilir. Böylece ana giriş kesicisinin gereksiz yere açması yerine yalnızca arızalı çıkış fideri devreden çıkarılabilir.
Bu özellik; üretim kaybının yüksek olduğu fabrikalarda, hastane ve veri merkezi gibi kesinti toleransı düşük yapılarda, birden fazla trafolu tesislerde ve ring beslemeli sistemlerde önem kazanır. Röle seçimi kadar röle ayarlarının kısa devre hesabına göre yapılması, zaman akım eğrilerinin karşılaştırılması ve devreye alma testlerinin gerçekleştirilmesi gerekir. Alagöz Mühendislik’in ENH ve şebeke projelendirme hizmetleri, bu tür sistemlerin kapasite ve koruma gereksinimlerinin proje aşamasında değerlendirilmesini destekler.
Ayırıcı ve Yük Ayırıcılı Hücrelerin Kullanım Alanları
Ayırıcı ve yük ayırıcısı günlük kullanımda zaman zaman aynı ekipman gibi ifade edilse de işlevleri farklıdır. Ayırıcı, akımsız bir devre bölümünü diğer bölümden güvenli şekilde ayırmak için kullanılır. Yük ayırıcısı ise anma değerleri içinde normal yük akımını açıp kapatabilir. Bununla birlikte bir yük ayırıcısının kısa devre akımını kesebildiği varsayılmamalı; koruma çoğunlukla sigorta kombinasyonu veya üst seviyedeki bir kesici aracılığıyla sağlanmalıdır.
Bu hücreler ring ana ünitelerde, kablo giriş çıkışlarında, küçük ve orta güçlü trafo beslemelerinde, tali dağıtım noktalarında ve manevra amaçlı bölümlerde kullanılabilir. OG hücre seçimi yapılırken yük ayırıcısının anma akımı, kapama kapasitesi, sigorta koordinasyonu, mekanik kilitlemeleri ve topraklama ayırıcısı özellikleri incelenmelidir.
Manevra ve izolasyon amaçlı kullanım
Bakım yapılacak bir ekipmanın enerjiden ayrılması için devrede güvenli bir izolasyon noktası oluşturulması gerekir. Ayırıcı bu işlevi yerine getirir; ancak yük akımını kesmesi beklenmez. Doğru işletme sıralamasında önce yük akımını kesebilen cihaz açılır, ardından ayırıcıyla izolasyon sağlanır. Sonrasında gerilimsizlik kontrolü ve proje prosedürüne uygun topraklama işlemleri gerçekleştirilir.
Yük ayırıcılı hücre ise fiderin normal çalışma koşullarında açılıp kapatılmasını sağlar. Ring şebekelerde enerji akış yönünün değiştirilmesi, bir kablo bölümünün devre dışı bırakılması veya trafo beslemesinin kontrollü kesilmesi gibi manevralarda kullanılabilir. Mekanik kilitlemeler, hücre kapısının ve topraklama ayırıcısının hatalı sırada işletilmesini önlemeye yardımcı olur; ancak operatör eğitimi ve yazılı manevra prosedürü yine de zorunlu güvenlik unsurlarıdır.
Daha düşük riskli dağıtım senaryoları
Yük ayırıcılı hücreler, koruma senaryosunun sigortayla güvenli biçimde kurulabildiği ve ileri düzey röle fonksiyonlarının gerekli olmadığı dağıtım noktalarında ekonomik ve kompakt bir çözüm sunabilir. Özellikle tek trafolu, sınırlı güçte ve basit işletme yapısına sahip tesislerde sigortalı yük ayırıcısı tercih edilebilir. Sigorta, arıza akımını sınırlarken yük ayırıcısının mekanizması üç fazın birlikte açılmasını sağlayabilir.
Bununla birlikte trafo gücü arttıkça, açma koordinasyonu karmaşıklaştıkça veya işletme sürekliliği kritik hâle geldikçe kesicili hücre ihtiyacı öne çıkar. Yalnızca ilk yatırım bedeline göre yapılan OG hücre seçimi, ileride gereksiz kesintiler, sınırlı izleme imkânı veya büyüme sırasında komple hücre değişimi gibi maliyetler doğurabilir.
| Hücre tipi | Temel görev | Yük altında açma | Kısa devreyi kesme | Tipik kullanım |
|---|---|---|---|---|
| Kesicili hücre | Koruma, kumanda ve arıza ayırma | Evet | Anma kesme kapasitesi içinde evet | Ana giriş, kritik fider, yüksek güçlü trafo |
| Yük ayırıcılı hücre | Normal yük manevrası | Evet | Tek başına temel görevi değildir | Ring giriş çıkışı, tali dağıtım, sigortalı trafo koruma |
| Ayırıcılı hücre | İzolasyon ve devre bölümlendirme | Hayır | Hayır | Yüksüz ayırma, bara veya kablo izolasyonu |
Uzman notu: Hücre etiketindeki 36 kV veya 630 A gibi değerler tek başına uygunluğu göstermez. İç ark sınıfı, kısa süreli dayanım akımı, yalıtım seviyesi, erişilebilirlik düzeni, kilitlemeler, kablo bağlantı alanı ve koruma sisteminin bütünü kontrol edilmelidir. TEDAŞ’ın tip deney değerlendirme dokümanlarında yük ayırıcılı, ayırıcılı, sigortalı ve kesicili fonksiyonel birimlerin ilgili TS EN IEC 62271 standartları kapsamında ayrı ayrı değerlendirildiği görülmektedir. TEDAŞ tip deney değerlendirme dokümanı bu yaklaşım için resmî bir referanstır.
Doğru OG Hücre Seçimi İçin Teknik Kriterler
OG hücre seçimi yapılırken ilk adım, tesisin elektriksel verilerini ve işletme beklentilerini netleştirmektir. Tek hat şeması üzerinde giriş kaynağı, trafo sayısı, fider yapısı, kuplaj noktaları, ölçü düzeni ve yedekleme senaryosu gösterilmelidir. Ardından her fonksiyonel birim için kesici, yük ayırıcısı, ayırıcı, sigorta, akım trafosu ve koruma rölesi gereksinimi belirlenir.
Proje şartnamesinde yalnızca hücre tipi değil; anma gerilimi, anma akımı, kısa devre dayanımı, yalıtım ortamı, iç ark sınıfı, servis sürekliliği, mekanik dayanım, yardımcı gerilim, uzaktan kumanda ve haberleşme ihtiyaçları da tanımlanmalıdır. Bu yaklaşım, farklı üreticilerden alınan tekliflerin teknik olarak karşılaştırılmasını kolaylaştırır.
Kısa devre seviyesi, işletme gerilimi ve yük profili
İşletme gerilimi hücrenin gerilim sınıfının altında kalmalı ve yalıtım koordinasyonu şebeke koşullarına uygun olmalıdır. Türkiye’de 34,5 kV seviyesindeki uygulamalarda çoğunlukla 36 kV sınıfı hücreler görülse de nihai OG hücre seçimi bağlantı şartlarına ve onay merciinin gerekliliklerine göre yapılır. Anma akımı belirlenirken mevcut yükün yanında trafoların birlikte çalışma durumu, motor kalkışları, harmonikler ve planlanan kapasite artışı dikkate alınmalıdır.
Kısa devre seviyesi ise şebeke kaynağı, trafo empedansları ve bağlantı topolojisine göre hesaplanır. Hücrenin kısa süreli dayanım değeri ile kesicinin kesme kapasitesi, hesaplanan değerin üzerinde ve ilgili standartlara uygun olmalıdır. Yük profili sık manevra gerektiriyorsa mekanik ve elektriksel çalışma ömrü önem kazanır. Uzaktan izleme planlanıyorsa motorlu mekanizma, yardımcı kontaklar ve SCADA haberleşmesi baştan şartnameye eklenmelidir.
Bakım, güvenlik ve genişleme ihtiyacı
OG hücre seçimi sürecinde bakım yaklaşımı, işletmenin duruş planıyla uyumlu olmalıdır. Kablo bölmesine erişim, gerilim göstergeleri, topraklama ayırıcısı, mekanik kilitlemeler, basınç tahliye yönü ve iç ark güvenliği saha yerleşimiyle birlikte değerlendirilmelidir. Hücre önü ve arkası çalışma mesafeleri, kablo dönüş yarıçapları, havalandırma ve bina boyutları sonradan değil proje aşamasında belirlenmelidir.
Gelecekte ikinci trafo, yeni fider veya kuplaj hücresi eklenmesi bekleniyorsa bara uzatma imkânı ve boş hücre alanı bırakılması yatırımın sürdürülebilirliğini artırır. Modüler genişleme planlanmadığında küçük bir kapasite artışı bile mevcut düzenin tamamen değiştirilmesini gerektirebilir. Monoblok beton köşk ve trafo tesisleri gibi kompakt çözümlerde hücre dizilimi, trafo kapasitesi ve bina ölçüleri birbiriyle eş zamanlı tasarlanmalıdır.
Pratik bir değerlendirme için proje ekibi aşağıdaki sorulara net yanıt vermelidir:
- Tesisin mevcut ve öngörülen maksimum gücü nedir?
- Bağlantı noktasındaki kısa devre seviyesi kaç kA’dır?
- Arıza halinde hangi bölümün açması, hangi bölümlerin enerjili kalması gerekir?
- Trafo koruması sigorta ile mi, koruma rölesi ve kesiciyle mi sağlanacaktır?
- Uzaktan kumanda, enerji izleme veya SCADA entegrasyonu gerekli midir?
- Bakım sırasında enerji sürekliliği ve gelecekte genişleme beklentisi var mıdır?
Bu soruların yanıtı olmadan yalnızca katalog karşılaştırmasıyla yapılan OG hücre seçimi eksik kalır. Teknik tekliflerin aynı şartname üzerinden karşılaştırılması, tip deney belgelerinin doğrulanması, koruma rölesi fonksiyonlarının kontrol edilmesi ve kabul testlerinin planlanması gerekir. Alagöz Mühendislik, trafo tesislerinin projelendirme, kurulum ve işletme süreçlerini saha koşullarıyla birlikte ele alarak ekipman kararlarının sistemin bütünüyle uyumlu olmasını hedefler.
Sıkça Sorulan Sorular
Kesicili hücre ile yük ayırıcılı hücre arasındaki temel fark nedir?
Kesicili hücre, koruma rölesinden komut alarak normal yük akımını ve anma kapasitesi içindeki kısa devre akımını kesebilir. Yük ayırıcılı hücre normal yük manevrası yapabilir; kısa devre koruması ise çoğunlukla sigorta veya üst kademedeki kesiciyle sağlanır. Seçim, trafo gücü ve koruma koordinasyonuna göre yapılmalıdır.
Ayırıcı yük altında açılabilir mi?
Hayır. Ayırıcı temel olarak devrenin yüksüz durumda izole edilmesi için kullanılır. Yük akımı önce kesici veya yük ayırıcısı gibi uygun bir cihazla kesilmeli, ardından ayırıcı işletilmelidir. Manevra sırası, tesis prosedürü ve kilitleme düzeniyle güvence altına alınmalıdır.
Trafo merkezi için OG hücre tipi nasıl seçilir?
Trafo merkezi için OG hücre seçimi; işletme gerilimi, kısa devre seviyesi, trafo gücü, fider sayısı, selektivite ihtiyacı, manevra sıklığı, ölçüm düzeni ve genişleme planına göre yapılır. Kesin karar kısa devre hesabı, tek hat şeması ve koruma koordinasyonu tamamlandıktan sonra verilmelidir.
Küçük güçlü bir trafo için mutlaka kesicili hücre gerekir mi?
Her projede zorunlu değildir. Dağıtım kuruluşu şartları ve sigorta koordinasyonu uygun olduğunda sigortalı yük ayırıcılı hücre kullanılabilir. Ancak kritik yük, uzaktan izleme, ayrıntılı röle koruması veya yüksek işletme sürekliliği talebi varsa kesicili çözüm daha uygun olabilir.
OG hücre seçiminde kısa devre hesabı neden önemlidir?
Kısa devre hesabı, hücrenin ve anahtarlama elemanının arıza sırasında karşılaşacağı akımı belirler. Kesme kapasitesi veya kısa süreli dayanım değeri yetersiz ekipman kullanılması ciddi güvenlik riski yaratır. Gereğinden yüksek değer seçmek ise yatırım maliyetini artırabilir.
Mevcut bir trafo merkezine sonradan hücre eklenebilir mi?
Mevcut bara düzeni, hücre serisi, kısa devre kapasitesi, fiziksel alan ve koruma sistemi uygunsa ekleme yapılabilir. Ancak farklı üretici veya seriyle genişleme, bara uyumu ve tip deney geçerliliği açısından ayrıca incelenmelidir. Saha keşfi ve proje revizyonu yapılmadan uygulamaya geçilmemelidir.
