Sanayi tesislerinde elektrik faturası yalnızca tüketilen aktif enerji miktarından oluşmaz. Fabrikanın üretim hattında çalışan motorlar, pompalar, kompresörler, kaynak makineleri, presler, fanlar, soğutma sistemleri ve transformatörler şebekeden aktif enerjiyle birlikte reaktif enerji de çeker. Aktif enerji üretimi doğrudan çalıştıran güçtür; reaktif enerji ise manyetik alan oluşturmak için gerekli olan, fakat işe dönüşmeyen güç bileşenidir.
Bu nedenle reaktif enerji yanlış yönetildiğinde faturaya ek bedel olarak yansır ve toplam Enerji Maliyeti beklenenden çok daha yüksek hale gelir. Fabrikalarda kompanzasyon yönetimi tam olarak bu noktada devreye girer. Doğru tasarlanmış, düzenli takip edilen ve bakım süreçleri aksatılmayan bir kompanzasyon sistemi, güç faktörünü dengeler, reaktif ceza riskini azaltır, ekipmanların daha kararlı çalışmasına katkı sağlar ve işletmenin aylık Enerji Maliyeti üzerinde doğrudan kontrol kazanmasına yardımcı olur. Bu yüzden kompanzasyon panosu yalnızca elektrik odasında bulunan teknik bir ekipman değil, üretim sürekliliğini ve finansal verimliliği etkileyen stratejik bir yönetim aracıdır.
Birçok fabrikada Enerji Maliyeti azaltma çalışmaları genellikle daha verimli makineler almak, LED aydınlatmaya geçmek veya üretim saatlerini düzenlemek gibi görünen tüketim kalemlerine odaklanır. Oysa reaktif enerji kaynaklı kayıplar ve cezalar çoğu zaman faturada sessizce büyür. Özellikle yük profili sürekli değişen tesislerde, kompanzasyon panosunun bir dönem doğru çalışması sonraki dönemde de aynı performansı göstereceği anlamına gelmez.
Yeni makine devreye alınması, vardiya düzeninin değişmesi, kondansatör kademelerinin yaşlanması, kontaktör arızaları, harmonik yüklerin artması veya kompanzasyon rölesinin yanlış ayarlanması, sistem dengesini bozabilir. Bu nedenle sürdürülebilir Enerji Maliyeti yönetimi için kompanzasyon tek seferlik kurulan bir sistem olarak değil, sürekli izlenen ve düzenli iyileştirilen bir süreç olarak ele alınmalıdır.
Reaktif Ceza Sınırları Nelerdir? (Endüktif ve Kapasitif Oranlar)
Reaktif ceza sınırları, işletmenin aktif enerji tüketimine göre ne kadar endüktif veya kapasitif reaktif enerji kullanabileceğini belirleyen oranlardır. Türkiye’de uygulamada tesisin kurulu gücü bu sınırların değerlendirilmesinde önemli bir kriterdir. Genel kabul gören uygulamaya göre kurulu gücü 50 kVA altında olan işletmelerde endüktif reaktif tüketimin aktif enerjiye oranı yüzde 33’ü, kapasitif reaktif tüketimin aktif enerjiye oranı yüzde 20’yi aşmamalıdır.
Kurulu gücü 50 kVA ve üzeri olan tesislerde ise endüktif sınır yüzde 20, kapasitif sınır yüzde 15 olarak değerlendirilir. Fabrikalar çoğunlukla yüksek güçlü tesisler sınıfında yer aldığı için özellikle yüzde 20 endüktif ve yüzde 15 kapasitif sınırlarının yakından takip edilmesi gerekir. Bu oranların aşılması durumunda yalnızca aşan kısım değil, ilgili dönemde ölçülen reaktif enerji miktarı faturalandırılabilir. Bu da Enerji Maliyeti üzerinde beklenmedik ve ciddi bir artış oluşturabilir.
| Tesis Gücü | Endüktif Reaktif Sınır | Kapasitif Reaktif Sınır | Enerji Maliyeti Açısından Risk |
|---|---|---|---|
| 50 kVA altı | Aktif tüketimin yüzde 33’ü | Aktif tüketimin yüzde 20’si | Sınır aşımı faturaya reaktif bedel olarak yansıyabilir |
| 50 kVA ve üzeri | Aktif tüketimin yüzde 20’si | Aktif tüketimin yüzde 15’i | Sanayi tesislerinde en sık takip edilmesi gereken kritik aralıktır |
Endüktif reaktif enerji genellikle motor, trafo, bobinli ekipman ve manyetik alanla çalışan sistemlerden kaynaklanır. Kapasitif reaktif enerji ise aşırı kompanzasyon, yanlış kademe seçimi, uzun kablo hatları, LED sürücüler, UPS sistemleri veya elektronik güç kaynaklarının etkisiyle artabilir.
Eskiden birçok işletme ağırlıklı olarak endüktif ceza riskine odaklanırken, günümüzde kapasitif ceza riski de en az endüktif kadar önemli hale gelmiştir. Bunun nedeni üretim tesislerinde elektronik kontrollü makinelerin, sürücülerin, otomasyon sistemlerinin ve LED aydınlatmaların artmasıdır. Bu değişim, klasik kompanzasyon anlayışının yeterli olmadığı durumlar oluşturur. Dolayısıyla Enerji Maliyeti kontrolü için yalnızca kondansatör eklemek değil, tesisin gerçek yük karakterini analiz ederek doğru kompanzasyon mimarisini kurmak gerekir.
Faturadaki Reaktif Bedel Kalemini Okuma Rehberi
Elektrik faturasındaki reaktif bedel kalemini doğru okumak, fabrikanın Enerji Maliyeti yönetiminde ilk adımdır. Faturada aktif enerji genellikle kWh cinsinden görünürken, endüktif ve kapasitif reaktif tüketimler kVArh cinsinden takip edilir. Sayaçlarda aktif tüketim çoğunlukla 1.8.0 kodu ile, endüktif reaktif tüketim 5.8.0 veya 3.8.0 gibi kodlarla, kapasitif reaktif tüketim ise 8.8.0 veya 4.8.0 gibi kodlarla izlenebilir. İşletmenin dönemsel aktif tüketimi ile reaktif tüketimleri karşılaştırılarak oran hesabı yapılır.
Örneğin aktif tüketimi 100.000 kWh olan 50 kVA üzeri bir fabrikada endüktif reaktif tüketim 22.000 kVArh ise endüktif oran yüzde 22 olur ve yüzde 20 sınırı aşıldığı için reaktif bedel riski doğar. Aynı tesiste kapasitif reaktif tüketim 18.000 kVArh seviyesine çıkarsa kapasitif oran yüzde 18 olur ve yüzde 15 sınırı aşılmış sayılır. Bu nedenle faturayı yalnızca toplam tutar üzerinden okumak yerine aktif, endüktif ve kapasitif kalemleri ayrı ayrı incelemek gerekir.
Fatura kontrolünde dikkat edilmesi gereken en önemli noktalardan biri, reaktif bedelin çoğu zaman “reaktif enerji bedeli”, “endüktif reaktif bedel”, “kapasitif reaktif bedel” veya benzer adlarla ayrı bir satırda yer almasıdır. Bu satırın görülmesi, kompanzasyon sisteminde takip edilmesi gereken bir sorun olduğunun işaretidir. Bazı işletmeler reaktif bedeli geçici bir fatura artışı olarak değerlendirir ve asıl kaynağı araştırmaz.
Oysa reaktif ceza bir kez oluştuysa, aynı çalışma koşulları devam ettiği sürece sonraki aylarda tekrar etme ihtimali yüksektir. Bu durum aylık Enerji Maliyeti planlamasını bozar, üretim maliyetlerini artırır ve kârlılık hesaplarını olumsuz etkiler. Bu yüzden her fatura döneminde yalnızca toplam ödeme değil, reaktif oranlar da düzenli olarak kayıt altına alınmalıdır.
Uzaktan Sayaç Okuma (OSOS) ile Anlık Takip
Uzaktan Sayaç Okuma Sistemi, yani OSOS, elektrik tüketim verilerinin saha ziyareti gerektirmeden dijital olarak takip edilmesini sağlar. Fabrikalar için bu sistem büyük avantaj sunar çünkü reaktif oranlar ay sonu faturası gelmeden önce izlenebilir. Geleneksel yaklaşımda işletme reaktif ceza aldığını ancak fatura kesildikten sonra fark eder. Bu aşamada ilgili dönemin bedeli oluşmuş olur ve müdahale gecikmiş sayılır. OSOS ile aktif, endüktif ve kapasitif tüketim eğilimleri günlük, saatlik veya daha sık aralıklarla analiz edilebilir. Böylece Enerji Maliyeti artışına neden olacak reaktif sapmalar erken aşamada tespit edilir. Örneğin gece vardiyasında düşük yükte çalışan bir trafo kapasitif etki oluşturuyorsa veya belirli bir üretim hattı devreye girdiğinde endüktif oran yükseliyorsa, bu davranış veriler üzerinden net biçimde görülebilir.
OSOS verilerinin düzenli yorumlanması, kompanzasyon panosunun performansını gerçek zamanlı izlemeye yardımcı olur. Sadece fatura sonrası kontrol yapmak yerine, reaktif oranlar sınır değerlere yaklaşmadan önce teknik ekip uyarılabilir. Bu yaklaşım özellikle büyük üretim tesislerinde Enerji Maliyeti kontrolünü daha öngörülebilir hale getirir. Ayrıca geçmiş tüketim verileri analiz edilerek hangi üretim dönemlerinde, hangi makinelerde veya hangi vardiyalarda reaktif dengesizliğin arttığı anlaşılabilir. Böylece bakım planı daha doğru hazırlanır, kompanzasyon kademeleri daha bilinçli yapılandırılır ve tesisin enerji yönetimi sezgisel kararlarla değil, veriye dayalı kararlarla yürütülür.

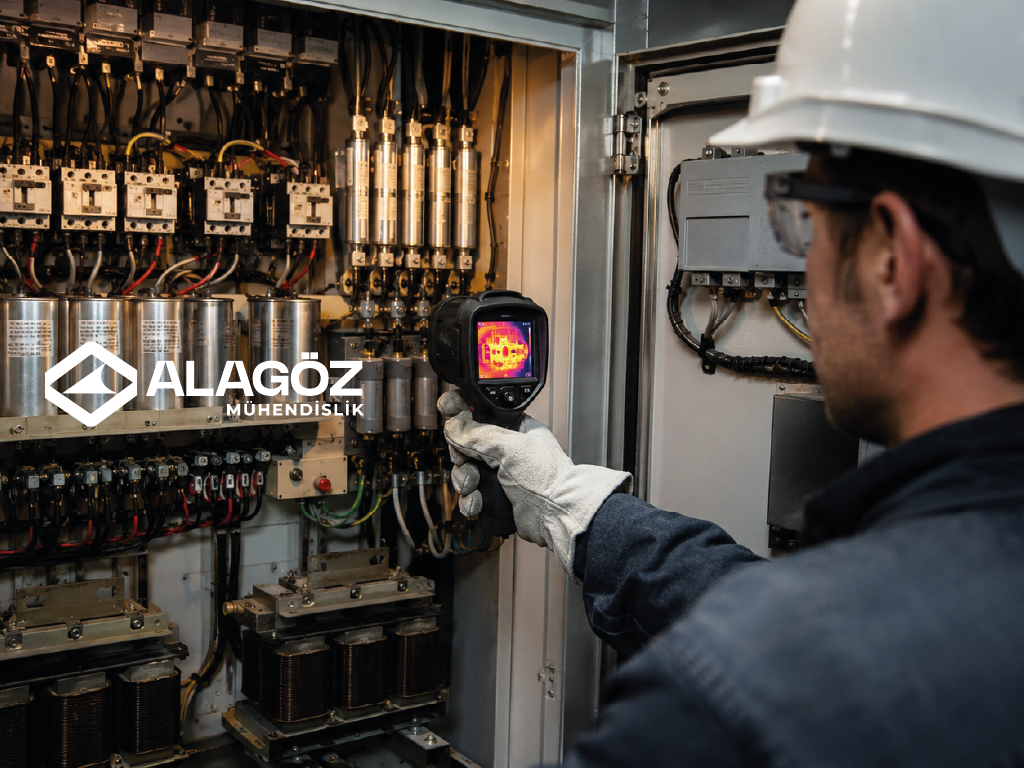

Kompanzasyon Panosu Arızaları ve Çözüm Yolları
Kompanzasyon panosu arızaları, fabrikalarda reaktif cezanın en yaygın nedenleri arasında yer alır. Sistemin dışarıdan çalışıyor gibi görünmesi, her zaman doğru kompanzasyon yaptığı anlamına gelmez. Kondansatör gruplarının kapasite kaybetmesi, kontaktörlerin yapışması, sigortaların atması, kompanzasyon rölesinin hatalı ölçüm alması, akım trafosu bağlantılarının ters olması, kademe sıralamasının yanlış yapılması veya pano içi sıcaklığın yükselmesi gibi arızalar reaktif dengeyi bozabilir. Bu sorunlar fark edilmediğinde Enerji Maliyeti artışı doğrudan faturaya yansır. Özellikle yoğun üretim yapan tesislerde arızanın birkaç gün sürmesi bile dönemsel oranları bozarak reaktif bedel oluşmasına neden olabilir.
| Arıza Belirtisi | Olası Neden | Çözüm Yaklaşımı |
|---|---|---|
| Sürekli endüktif ceza oluşması | Kondansatör kademelerinin yetersiz kalması veya devreye girmemesi | Kademe testi yapılmalı, kondansatör kapasitesi ölçülmeli, röle ayarları kontrol edilmelidir |
| Sürekli kapasitif ceza oluşması | Aşırı kompanzasyon, yanlış kademe seçimi veya düşük yükte gereksiz kademe devreye girmesi | Röle parametreleri düzenlenmeli, gerekirse şönt reaktör veya dinamik çözüm değerlendirilmelidir |
| Pano içinde aşırı ısınma | Havalandırma eksikliği, harmonik yükler veya gevşek bağlantılar | Termal kontrol yapılmalı, fan ve filtreler temizlenmeli, bağlantılar sıkılmalıdır |
| Kademelerin geç devreye girmesi | Röle gecikme ayarları veya kontaktör problemleri | Röle ayarları yük profiline göre yeniden yapılandırılmalıdır |
Arızaların çözümünde ilk adım, panonun görsel kontrolüyle birlikte ölçüm yapılmasıdır. Sadece sigorta değiştirmek veya devreden çıkan bir kademeyi tekrar çalıştırmak kalıcı çözüm sağlamaz. Kondansatörlerin kapasite değerleri ölçülmeli, akım trafosu yönleri kontrol edilmeli, kompanzasyon rölesinin okuduğu cos phi değeri bağımsız ölçüm cihazlarıyla karşılaştırılmalı ve pano içi bağlantılar termal kamera ile incelenmelidir. Ayrıca sistemde harmonik yükler varsa klasik kondansatör grupları beklenen performansı göstermeyebilir. Bu nedenle Enerji Maliyeti düşürme hedefi olan bir fabrikada kompanzasyon bakımı yalnızca arıza sonrası yapılan müdahale değil, planlı ve ölçüme dayalı bir bakım süreci olmalıdır.
Kondansatör Ömrü ve Değişim Periyotları
Kompanzasyon sistemlerinin kalbinde yer alan kondansatörler zamanla kapasite kaybeder. Bu kayıp her zaman dışarıdan fark edilmez, çünkü kondansatör fiziksel olarak sağlam görünse bile nominal değerinin altında çalışıyor olabilir. Kapasite düşümü arttıkça sistem ihtiyaç duyulan reaktif dengeyi sağlayamaz ve fabrika endüktif sınıra yaklaşmaya başlar. Kondansatör ömrünü etkileyen başlıca faktörler ortam sıcaklığı, harmonik seviyesi, gerilim dalgalanmaları, pano havalandırması, anahtarlama sıklığı ve ürün kalitesidir. Yoğun çalışan sanayi tesislerinde kondansatörlerin belirli periyotlarla ölçülmesi, Enerji Maliyeti kontrolü açısından kritik öneme sahiptir.
Genel bakım yaklaşımında kompanzasyon panosu aylık görsel kontrol, üç aylık temel ölçüm ve yılda en az bir kapsamlı bakım programı ile izlenmelidir. Ancak yüksek sıcaklıkta çalışan, harmonik yükleri fazla olan veya vardiyalı üretim yapan fabrikalarda bu periyotlar daha sık hale getirilebilir.
Kondansatörlerin kapasite kaybı belirli bir seviyeyi aştığında yalnızca arızalı görünen ürünleri değil, aynı yaş grubundaki kademeleri de değerlendirmek gerekir. Çünkü aynı ortamda çalışan kondansatörler benzer yaşlanma etkilerine maruz kalır. Zamanında değiştirilmeyen kondansatörler yalnızca reaktif ceza riskini artırmaz, aynı zamanda kontaktörlerin daha sık devreye girip çıkmasına, pano sıcaklığının yükselmesine ve sistemin genel kararlılığının bozulmasına neden olabilir. Bu da dolaylı olarak Enerji Maliyeti kadar bakım ve duruş maliyetlerini de artırır.
Harmonik Filtreli Kompanzasyonun Önemi
Modern fabrikalarda hız kontrol cihazları, inverterler, UPS sistemleri, doğrultucular, kaynak makineleri, LED sürücüler ve elektronik güç kaynakları yaygın şekilde kullanılır. Bu ekipmanlar enerji verimliliği ve proses kontrolü açısından avantaj sağlasa da elektrik sisteminde harmonik bozulmalara neden olabilir. Harmonikler, akım ve gerilim dalga formunu bozar; kondansatörlerin aşırı ısınmasına, sigortaların atmasına, rölelerin hatalı çalışmasına ve kompanzasyon sisteminin dengesiz davranmasına yol açabilir.
Klasik kompanzasyon panoları harmonik yoğunluğu yüksek tesislerde yeterli olmayabilir. Bu durumda harmonik filtreli kompanzasyon sistemleri, hem reaktif güç dengesini sağlamak hem de elektrik kalitesini korumak için daha doğru bir çözüm haline gelir. Böyle bir yatırım, yalnızca ceza önlemeye değil, uzun vadeli Enerji Maliyeti optimizasyonuna hizmet eder.
Harmonik filtreli kompanzasyon sistemlerinde kondansatörler reaktörlerle birlikte çalışır ve sistem belirli frekanslardaki olumsuz etkilerden korunur. Bu yapı, kondansatörlerin daha güvenli çalışmasını sağlar ve rezonans riskini azaltır. Eğer bir fabrikada kompanzasyon panosundaki kondansatörler sık sık arızalanıyor, pano aşırı ısınıyor, sigortalar nedensiz atıyor veya reaktif oranlar düzenli olmasına rağmen ekipmanlarda elektriksel problemler yaşanıyorsa harmonik analizi yapılmalıdır.
Harmonik ölçümü yapılmadan yalnızca kondansatör eklemek, bazı tesislerde sorunu çözmek yerine büyütebilir. Bu nedenle Enerji Maliyeti düşürme stratejisi, güç kalitesi analiziyle birlikte düşünülmelidir. Doğru mühendislik yaklaşımıyla kurulan harmonik filtreli sistemler, üretim sürekliliğini destekler, pano ekipmanlarının ömrünü uzatır ve reaktif ceza riskini daha güvenli biçimde yönetir.
SSS
Reaktif ceza ödenirse geri alınabilir mi?
Reaktif cezanın geri alınması her durumda mümkün değildir, ancak bazı özel durumlarda itiraz ve düzeltme süreci işletilebilir. Sayaç ölçüm hatası, dağıtım şirketi kaynaklı okuma problemi, belgelendirilebilir teknik arıza veya mevzuatta yer alan istisnai durumlar söz konusuysa işletme ilgili dağıtım şirketine başvurarak inceleme talep edebilir. Bunun için bakım raporları, ölçüm kayıtları, sayaç verileri, kompanzasyon panosu servis formları ve varsa OSOS çıktıları düzenli şekilde saklanmalıdır. Ancak cezanın işletme içindeki bakım eksikliği, kondansatör arızası veya yanlış pano ayarı nedeniyle oluşması durumunda bedelin geri alınması genellikle zorlaşır. Bu yüzden en sağlıklı yaklaşım, reaktif ceza oluştuktan sonra çözüm aramak yerine, düzenli izleme ve bakım ile Enerji Maliyeti artışını baştan önlemektir.
Kompanzasyon panosu bakımı ne sıklıkla yapılmalı?
Kompanzasyon panosu bakımı tesisin yük profiline, üretim yoğunluğuna, pano yaşına, ortam sıcaklığına ve harmonik seviyesine göre planlanmalıdır. Standart bir sanayi tesisinde aylık görsel kontrol, üç aylık ölçüm kontrolü ve yılda en az bir detaylı bakım önerilir. Ancak ağır sanayi, vardiyalı üretim, yüksek güçlü motor kullanımı veya yoğun elektronik sürücü bulunan tesislerde bu periyotların sıklaştırılması daha doğru olur. Bakımda kondansatör kapasite ölçümü, kontaktör kontrolü, sigorta durumu, pano içi temizlik, havalandırma kontrolü, bağlantı sıkılığı, termal kamera taraması, röle ayarları ve reaktif oran analizleri birlikte değerlendirilmelidir. Düzenli bakım yalnızca arıza riskini azaltmaz; aynı zamanda Enerji Maliyeti hedeflerinin sürdürülebilir hale gelmesini sağlar.
Kompanzasyon yönetimi, fabrikalar için yalnızca teknik bir zorunluluk değil, doğrudan kârlılığı etkileyen güçlü bir tasarruf alanıdır. Reaktif ceza sınırlarının düzenli takip edilmesi, faturadaki reaktif bedel kalemlerinin doğru okunması, OSOS verilerinin aktif şekilde analiz edilmesi, kondansatörlerin zamanında değiştirilmesi ve harmonik filtreli çözümlerin doğru yerde kullanılması, işletmenin toplam Enerji Maliyeti üzerinde kalıcı iyileşme sağlar. Eğer fabrikanızda reaktif ceza riski yaşıyor, elektrik faturalarınızda beklenmedik artışlar görüyor veya kompanzasyon panonuzun gerçekten doğru çalışıp çalışmadığından emin olamıyorsanız profesyonel bir mühendislik değerlendirmesi almak en doğru adımdır.
Alagöz Mühendislik, tesisinizin elektrik altyapısını, reaktif tüketim davranışını, kompanzasyon panosu performansını ve güç kalitesi değerlerini bütüncül olarak inceleyerek size uygulanabilir çözümler sunar. Amaç yalnızca mevcut problemi gidermek değil, fabrikanızın gelecekte daha dengeli, güvenli ve verimli çalışmasını sağlamaktır.
Daha kontrollü bir Enerji Maliyeti yapısı oluşturmak, reaktif bedel riskini azaltmak ve üretim tesisiniz için doğru kompanzasyon stratejisini belirlemek için alagozmuhendislik.com üzerinden iletişime geçebilirsiniz. Doğru analiz, doğru bakım ve doğru mühendislik yaklaşımıyla elektrik faturalarınızda sürdürülebilir avantaj elde edebilir, işletmenizin enerji yönetimini daha öngörülebilir hale getirebilirsiniz.
