Enerji nakil hatları açık arazide yıllarca hizmet verirken rüzgâr, buzlanma, sıcaklık değişimi ve arazi kotları gibi çevresel etkileri aynı anda taşır. Bu nedenle ENH rüzgar buz yükü hesabı, yalnızca proje dosyasındaki teknik bir adım değil; direklerin kararlılığını, iletkenlerin güvenli açıklığını ve enerji sürekliliğini belirleyen temel bir mühendislik çalışmasıdır. Eksik ya da saha gerçeklerinden kopuk bir hesap, normal işletmede fark edilmese bile şiddetli hava olayında aşırı sehim, iletken salınımı, donanım hasarı veya direk zorlanması olarak ortaya çıkabilir.
Enerji nakil hattında rüzgar ve buz yükü hesabı nasıl yapılır sorusunun tek bir sabit değere dayanan cevabı yoktur. Hat gerilim seviyesi, güzergâh, rakım, açıklık uzunlukları, iletken ve koruma teli özellikleri, direk fonksiyonu, hat açısı, sıcaklık senaryoları ve yetkili kurum kriterleri birlikte değerlendirilir. Alagöz Mühendislik, ENH rüzgar buz yükü verilerini saha etüdü ve uygulama koşullarıyla ilişkilendirerek güvenli, uygulanabilir ve kabul süreçleriyle uyumlu çözümler geliştirmeyi hedefler.
Enerji Nakil Hatlarında Mekanik Hesapların Rolü
Bir enerji nakil hattı elektrik enerjisini taşısa da fiziksel olarak bir taşıyıcı sistem gibi davranır. Direkler, traversler, izolatör dizileri, iletkenler, koruma telleri, bağlantı elemanları ve temeller; farklı yönlerde oluşan kuvvetleri birlikte karşılar. Enerji nakil hattı mekanik hesap süreci, bu elemanların belirlenen yük durumlarında nasıl davranacağını ve emniyet sınırlarının korunup korunmadığını kontrol eder.
Hesap yalnızca iletkenin kendi ağırlığına göre yapılmaz. ENH rüzgar buz yükü modelinde sabit düşey yükler, rüzgârın oluşturduğu yatay kuvvetler, buzun meydana getirdiği ek ağırlık ve çap artışı, iletken çekme kuvvetleri, hat açılarından doğan bileşkeler ve sıcaklık değişimleri dikkate alınır. Düz güzergâhtaki taşıyıcı direkle hattın yön değiştirdiği köşe direğinin yüklenmesi aynı değildir. Benzer şekilde hat başı, hat sonu, branşman ve özel geçiş noktaları ayrı yük kombinasyonları gerektirir.
Direk, iletken ve izolatör güvenliği
Direk mekanik yükleri; direğin tepesine, traverslere ve bağlantı noktalarına aktarılan düşey, yatay ve boyuna kuvvetlerin değerlendirilmesiyle belirlenir. Rüzgâr iletken ve direk yüzeyine basınç uygularken buzlanma iletkenin birim boy ağırlığını ve rüzgâra açık alanını büyütür. Hat yön değiştiriyorsa iletken çekme kuvvetlerinin bileşkesi de direğe ek bir yük getirir. Bu etkilerin birlikte incelenmemesi, tek tek uygun görünen elemanların sistem içinde yetersiz kalmasına yol açabilir.
İletken için izin verilebilir çekme gerilmesi, sehim ve titreşim davranışı; malzeme yapısı, kesit, açıklık, sıcaklık ve yük durumuna bağlıdır. İzolatörlerin elektriksel dayanımı kadar mekanik dayanımı da önemlidir. İzolatör dizisi, klemp ve bağlantı donanımı seçilirken çekme, eğilme ve salınım etkileri göz önünde tutulmalıdır. ENH rüzgar buz yükü analizi bu nedenle yalnızca direk hesabı değil, hattı oluşturan bütün parçaların uyum kontrolüdür.
Hat ömrü ve arıza riskinin azaltılması
Yüksek mekanik gerilmeler her zaman ani bir kırılmayla sonuçlanmaz. Tekrarlanan rüzgâr etkileri, titreşim, gevşeyen bağlantılar ve mevsimsel çekme değişimleri zaman içinde yorulma hasarını hızlandırabilir. Uygun olmayan sehim ise iletkenin zemine, yola, yapıya veya diğer hatlara yaklaşma mesafesini azaltabilir. Böyle bir durum hem güvenlik hem de işletme sürekliliği açısından önemli risk oluşturur.
Doğru yapılan mekanik hesap; arıza olasılığını düşürmenin yanında bakım planını da daha öngörülebilir hale getirir. ENH rüzgar buz yükü sonuçlarıyla kritik açıklıkların, yüksek yüklü köşe noktalarının ve buzlanmaya açık kesimlerin proje aşamasında tanımlanması, periyodik kontrollerin risk odaklı planlanmasını sağlar. Böylece yatırım kararı yalnızca ilk kurulum maliyetine göre değil, hattın kullanım ömrü boyunca güvenilir çalışmasına göre verilir.
Rüzgâr Yükü Hat Tasarımını Nasıl Etkiler?

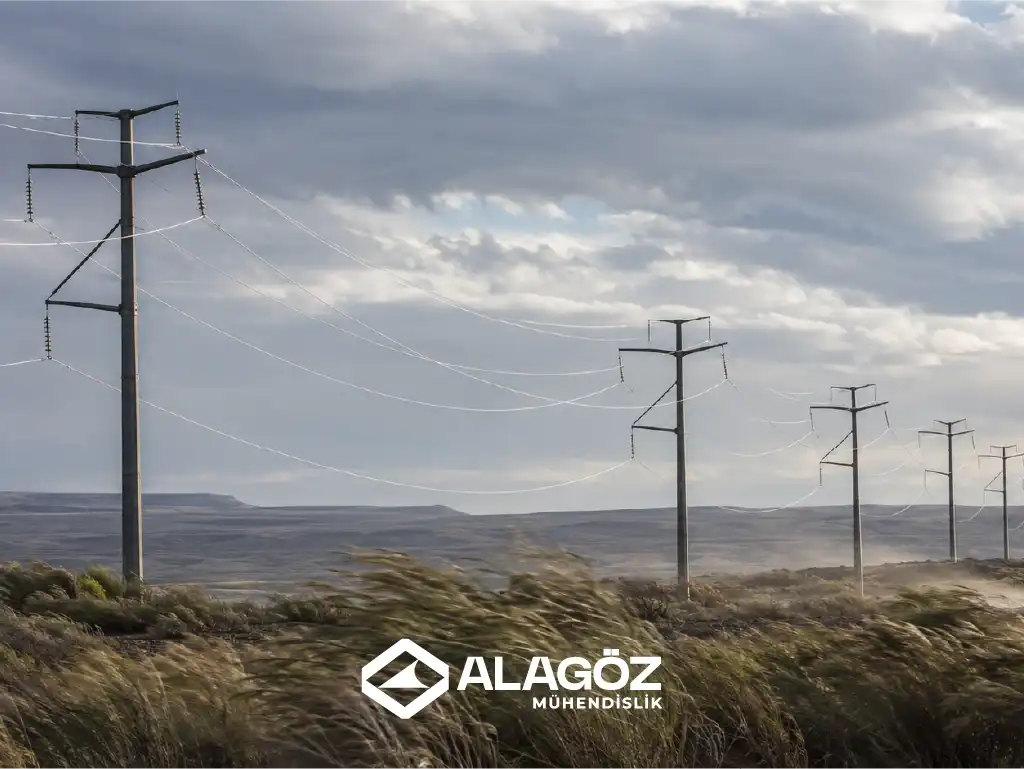

Rüzgâr yükü, hava akımının direk, iletken, koruma teli, izolatör ve donanımların rüzgâra açık yüzeylerinde oluşturduğu etkidir. ENH rüzgar buz yükü hesabında yalnızca ortalama rüzgâr hızı değil; proje kriterlerinde kabul edilen hız veya basınç, arazi yapısı, yükseklik, açıklık ve elemanın aerodinamik özellikleri dikkate alınır. Kuvvetin, rüzgâr hızındaki artışla doğrusal büyümediği unutulmamalıdır; bu nedenle küçük görünen hız farkları tasarım yükünü anlamlı ölçüde değiştirebilir.
ENH rüzgar buz yükü değerlendirmesinde rüzgârın yönü de belirleyicidir. Hatta dik esen rüzgâr, iletkenler üzerinde güçlü bir enine yük oluştururken farklı yönler direk gövdesi, travers ve bağlantı elemanlarında başka zorlanmalar meydana getirebilir. Projede yük kombinasyonları oluşturularak her eleman için kritik durum aranır; yalnızca tek bir hava senaryosu üzerinden karar verilmez.
Direk tipi ve açıklık mesafesi ilişkisi
Açıklık, iki direk arasındaki yatay mesafedir. Açıklık uzadıkça o direğe etkiyen iletken ağırlığı ve rüzgâr alanı genel olarak büyür; sehim ve çekme davranışı da değişir. Ancak direk sayısını azaltmak amacıyla açıklığı kontrolsüz biçimde artırmak doğru değildir. Arazi profili, kot farkı, güvenlik mesafeleri, iletken özellikleri ve montaj imkânları birlikte incelenmelidir.
Taşıyıcı direkler düz hat kesimlerinde farklı, durdurucu veya köşe direkleri ise boyuna ve açısal kuvvetlerin daha belirgin olduğu noktalarda farklı görev üstlenir. Bu yüzden direk tipi yalnızca gerilim seviyesine ya da alışılmış saha uygulamasına göre seçilemez. ENH güzergâh etüdü sırasında belirlenen direk yerleri ve arazi profili, açıklıkların ve mekanik yüklerin sağlıklı kurulması için hesap modeline aktarılmalıdır.
İletken salınımı ve mekanik dayanım
Rüzgâr, iletkeni statik olarak yana taşımakla kalmaz; farklı frekanslarda hareketlere de neden olabilir. Salınım sonucunda fazlar arası veya iletken ile direk arasındaki elektriksel açıklık azalabilir. Sürekli küçük genlikli titreşimler ise askı noktalarında ve bağlantı donanımlarında yorulmayı artırabilir. Arazinin açık, koridor etkisine sahip veya türbülanslı olması hattın davranışını değiştirebilir.
Bu riskler ENH rüzgar buz yükü sonuçlarına göre iletken çekme ve sehim değerlerinin doğru belirlenmesi, uygun donanım seçimi, gerektiğinde titreşim sönümleyici çözümler ve güvenli faz aralıklarıyla yönetilir. Montaj sırasında projede verilen çekme tablolarına ve sıcaklık koşullarına uyulması da hesap kadar önemlidir. Kâğıt üzerinde doğru tasarlanan bir hattın farklı bir gerginlikte çekilmesi, öngörülen mekanik davranışı değiştirebilir.
| İncelenen parametre | Hat üzerindeki temel etkisi | Mühendislik kontrolü |
|---|---|---|
| Rüzgâr hızı ve yönü | Yatay yük, salınım ve donanım zorlanması | Yük kombinasyonları ve mekanik dayanım kontrolü |
| Buz kalınlığı ve yoğunluğu | Ek düşey ağırlık ve büyüyen rüzgâr alanı | Çekme, sehim, direk ve donanım kontrolü |
| Açıklık ve kot farkı | Direğe aktarılan yük ve iletken geometrisi | Kritik açıklık ile sehim profilinin incelenmesi |
| Sıcaklık | İletken boyu, çekme gerilmesi ve sehim değişimi | Farklı sıcaklıklarda gerilme-sehim hesabı |
| Direk görevi ve hat açısı | Enine, düşey ve boyuna yüklerin bileşkesi | Uygun direk sınıfı, temel ve bağlantı seçimi |
Buz Yükü Hangi Bölgelerde Kritik Hale Gelir?

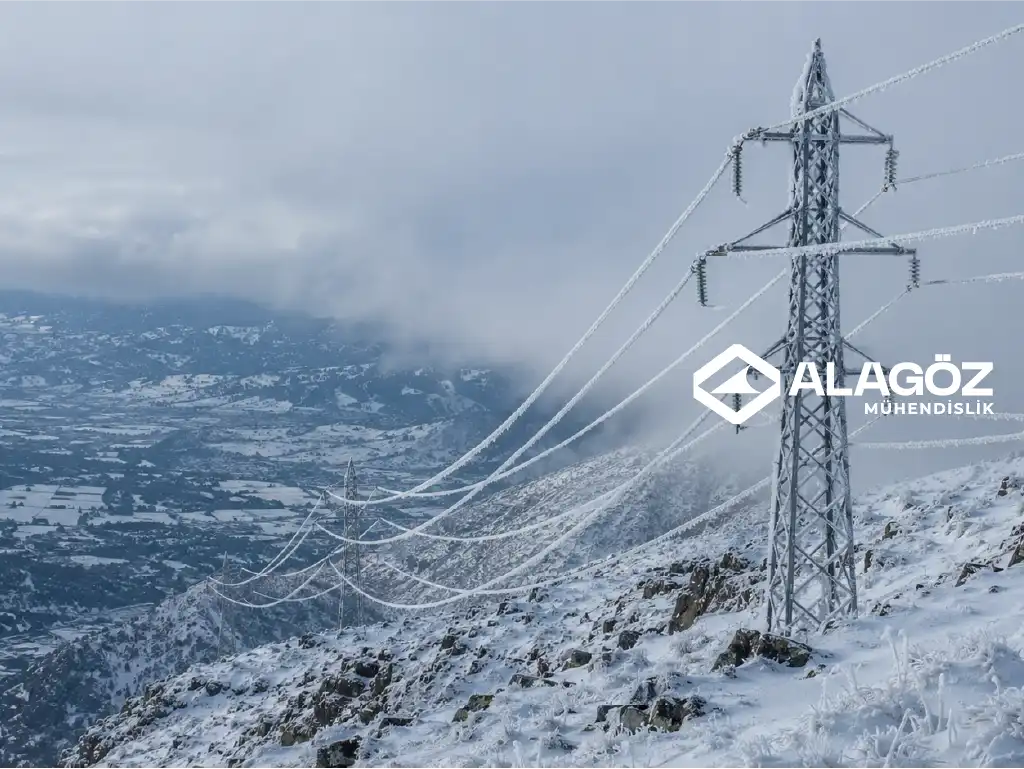

Buz yükü, donan yağışın veya aşırı soğumuş su damlacıklarının iletken ve koruma teli üzerinde birikmesiyle oluşan ek mekanik etkidir. Buz tabakası hattın ağırlığını artırırken iletkenin dış çapını da büyütür. Böylece aynı anda rüzgâr varsa rüzgâra açık alan genişler ve birleşik yük durumu daha kritik hale gelebilir. Bu yüzden ENH rüzgar buz yükü kontrolleri birbirinden kopuk iki işlem olarak görülmemelidir.
İklim koşulları ve rakım etkisi
Buzlanma yalnızca Türkiye’nin en soğuk illerinde görülen bir risk değildir. Yüksek rakımlı geçitler, vadi yamaçları, sisin yoğun olduğu bölgeler, rüzgâra açık sırtlar ve sık donma çözülme yaşayan mikroklimalar çevresine göre daha ağır koşullar oluşturabilir. Aynı il sınırı içindeki iki hat kesiminin yük kabulü, yükselti ve topoğrafya nedeniyle farklı değerlendirme gerektirebilir.
Geçmiş meteorolojik veriler ENH rüzgar buz yükü analizi için önemli bir başlangıç sağlar; ancak kısa gözlem dönemi veya en yakın istasyonun uzaklığı saha riskini tam olarak yansıtmayabilir. Yerel işletme kayıtları, daha önce görülen iletken kopmaları, buz birikimi gözlemleri ve çevredeki mevcut hatların davranışı teknik analizi güçlendirir. TEDAŞ’ın iklimsel olaylara bağlı ENH projelendirme kriterleri duyurusu da yerel buz yükünün altında kalmayacak şekilde yeterli artışla hesap yapılması gerektiğine dikkat çeker. Güncel kurum talepleri proje aşamasında ayrıca doğrulanmalıdır.
İletken ağırlığı ve sehim hesabı
İletken sehim hesabı, belirli açıklık ve sıcaklıkta iletkenin en düşük noktaya ne kadar sarktığını ve hangi çekme kuvveti altında çalıştığını belirler. Buz birikmesi düşey yükü artırdığı için sehim büyüyebilir; düşük sıcaklık ise iletkenin kısalmasına bağlı olarak çekme gerilmesini artırabilir. Kritik durum her zaman en büyük sehimin görüldüğü durum değildir. Direk ve donanım açısından en yüksek çekmenin oluştuğu senaryo da ayrı kontrol edilmelidir.
Gerilme-sehim çalışmasında iletkenin birim ağırlığı, kesiti, elastik özellikleri, sıcaklık uzaması, başlangıç gerilmesi, açıklık uzunluğu ve kot farkı gibi veriler kullanılır. ENH rüzgar buz yükü senaryosunda buzlu iletken için kabul edilen ek yük modele eklenir; rüzgârla birlikte oluşan bileşke yük ayrıca değerlendirilir. Sonuçlar zemin, yol, yapı ve diğer iletkenlere ilişkin emniyet mesafeleriyle karşılaştırılır. Bu yönüyle iletken sehim hesabı, yalnızca bir geometri hesabı değil; elektriksel güvenlik ile mekanik dayanımın ortak kontrolüdür.
Özellikle büyük kot farkı bulunan açıklıklarda eşdeğer açıklık yaklaşımı ve direklere gelen düşey yüklerin dağılımı dikkatle ele alınmalıdır. Çok uzun yol, dere veya vadi geçişlerinde standart açıklıklara göre seçilmiş kabuller yetersiz kalabilir. Ölçülmüş boykesit verisi üzerinden proje bazlı hesap yapılması, montaj ekibine uygun çekme ve sehim tablolarının verilmesi gerekir.
Uzman notu: En kritik yük durumu, yalnızca “en yüksek rüzgâr” veya “en fazla buz” seçilerek bulunmaz. Sıcaklık, buz, rüzgâr, açıklık, hat açısı ve direk fonksiyonu uygun kombinasyonlarla birlikte incelenmelidir. Ayrıca hesap girdilerinin güncel saha ölçümleri ve ilgili kurum kabulleriyle doğrulanması gerekir.
Güvenli ENH Tasarımı İçin Mühendislik Yaklaşımı
Güvenli tasarım, hazır bir hesap şablonuna birkaç değer girilmesinden daha kapsamlıdır. Önce bağlantı koşulları ve güzergâh belirlenir; ardından arazi boykesiti, direk noktaları, açıklıklar, hat açıları ve özel geçişler incelenir. İletken, koruma teli, izolatör ve direk verileri tanımlandıktan sonra ENH rüzgar buz yükü durumları oluşturulur. Sonuçlar direk kapasitesi, temel davranışı, donanım dayanımı, sehim ve güvenlik mesafeleri açısından birlikte kontrol edilir.
Alagöz Mühendislik’in ENH ve şebeke projelendirme hizmetleri, elektriksel tasarım ile saha uygulanabilirliğini aynı süreçte ele alır. Böylece ENH rüzgar buz yükü hesabından çıkan kararların direk yerleşimi, malzeme seçimi, keşif, montaj ve kabul aşamalarına doğru biçimde aktarılması amaçlanır.
Bölgesel yük kabulleri ve standartlara uygunluk
Projede kullanılacak rüzgâr ve buz kabulleri, hattın bulunduğu bölgeye ve yetkili kuruluşun güncel şartlarına göre belirlenmelidir. İlgili yönetmelikler, TEDAŞ veya TEİAŞ dokümanları, dağıtım şirketi proje kriterleri ve projeye uygulanabilir standartlar birlikte kontrol edilir. Uluslararası standartlardan yararlanılsa bile kurumun istediği ulusal kabul ve onay formatları göz ardı edilmemelidir.
Standartlara uygunluk, yalnızca kullanılan değerin bir tablodan alınması anlamına gelmez. ENH rüzgar buz yükü kapsamında hangi kombinasyonun hangi direk veya donanım için esas olduğu, güvenlik katsayıları, malzeme dayanımları ve özel geçiş şartları doğru yorumlanmalıdır. Hesap raporunda girdilerin kaynağı, kullanılan yöntem, kritik sonuçlar ve seçilen ekipman açıkça gösterilmelidir. Bu yaklaşım hem teknik kontrolü kolaylaştırır hem de sonraki revizyonlarda izlenebilirlik sağlar.
Saha koşullarına göre proje revizyonu

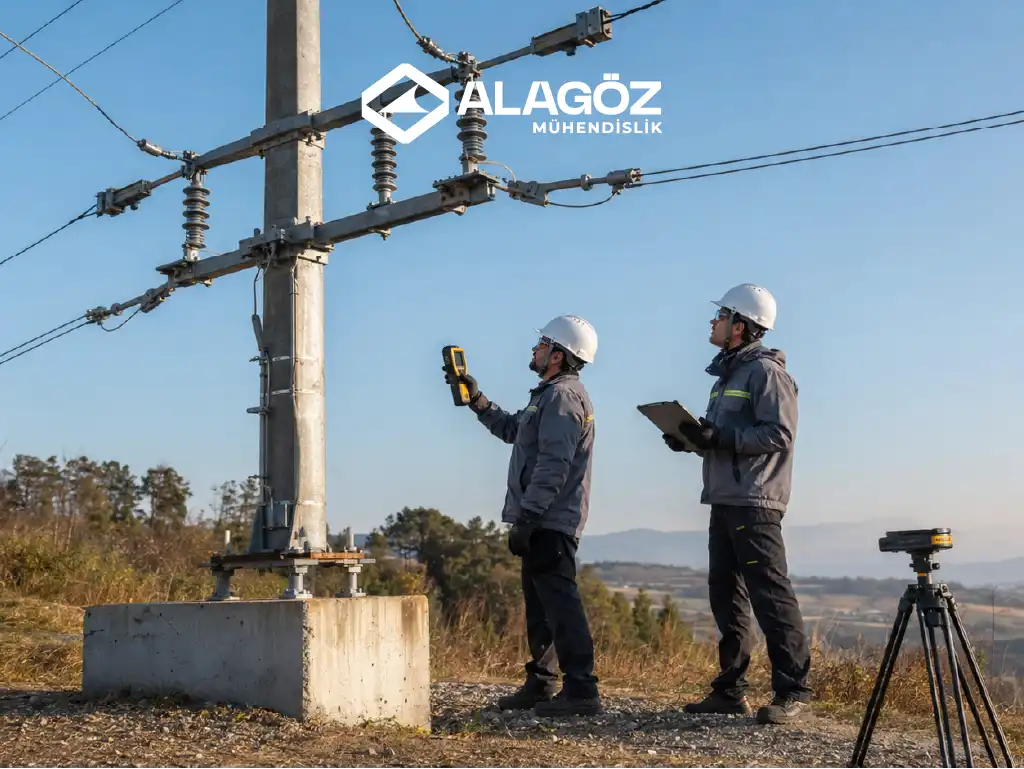

Arazi ölçümü ile uygulama arasında güzergâh, direk noktası veya erişim koşulları değişebilir. Sahada planlanan noktada zemin sorunu çıkması, yeni bir yapılaşma görülmesi, kurum geçiş şartının değişmesi veya montaj alanının yetersiz kalması proje revizyonu gerektirebilir. Direğin birkaç metre taşınması bile komşu açıklıkları, hat açısını, sehim profilini ve direğe gelen yükleri değiştirebilir.
Bu nedenle revizyonlar yalnızca çizim üzerinde konum düzeltmesi olarak yapılmamalıdır. Etkilenen açıklıklar için enerji nakil hattı mekanik hesap ve ENH rüzgar buz yükü kontrolleri yenilenmeli; gerekiyorsa direk tipi, temel, travers, izolatör veya iletken çekme değerleri güncellenmelidir. enerji nakil hattı yapım işleri sırasında proje ekibi ile saha ekibinin koordineli çalışması, tasarım kararlarının uygulamada korunmasına yardımcı olur.
Devreye alma sonrasında da hat tamamen değişmez kabul edilmemelidir. Aşırı hava olayı sonrası kontroller, periyodik direk ve donanım incelemeleri, iletken açıklık gözlemleri ve korozyon takibi işletme güvenliğinin parçasıdır. Sahadan gelen bulgular, benzer bölgelerde hazırlanacak yeni projeler için değerli mühendislik verisi oluşturur.
Sıkça Sorulan Sorular
Enerji nakil hattında rüzgar ve buz yükü hesabı nasıl yapılır?
Güzergâh ve iklim verileri, açıklıklar, kotlar, direk görevleri, hat açıları, iletken özellikleri ve sıcaklık durumları tanımlanır. Rüzgâr, buz ve birleşik yük senaryolarında çekme, sehim, direk ve donanım dayanımları kontrol edilir. Kullanılacak kabuller ilgili kurum kriterleri ve proje bazlı saha verileriyle doğrulanır.
ENH rüzgar buz yükü hesabı her proje için gerekli midir?
Hava hattı olarak tasarlanan ENH projelerinde çevresel mekanik etkilerin değerlendirilmesi gerekir. Hesabın kapsamı; gerilim seviyesi, hat uzunluğu, bölgesel koşullar, direk tipi ve yetkili kurum taleplerine göre değişebilir. Kısa bir hat olması, mekanik kontrol ihtiyacını tek başına ortadan kaldırmaz.
Buz yükü iletken sehim hesabını nasıl değiştirir?
Buz iletkenin birim boy ağırlığını artırır ve genellikle sehimin büyümesine neden olur. Düşük sıcaklıkla birlikte çekme gerilmesi de kritik hale gelebilir. Bu yüzden hem en büyük sehim hem de en yüksek mekanik gerilme oluşturan durumlar ayrı ayrı incelenir.
Rüzgâr yükü direk tipi seçiminde etkili midir?
Evet. Rüzgâr, iletkenler ve direk yüzeyinde yatay kuvvet oluşturur. Açıklık uzunluğu, hat açısı, direğin taşıyıcı veya durdurucu görevi ve buzla büyüyen iletken çapı toplam yükü değiştirir. Direk sınıfı ve temel çözümü bu kuvvetler kontrol edilerek seçilmelidir.
Sahada direk yeri değişirse mekanik hesap yenilenmeli midir?
Direk yerindeki değişiklik açıklıkları, kot farkını veya hat açısını etkiliyorsa ilgili mekanik kontroller yenilenmelidir. Küçük görünen bir konum değişikliği, komşu direklerin yük dağılımını ve iletken güvenlik mesafelerini değiştirebilir.
ENH Rüzgar Buz Yükü Hesapları İçin Teknik Bir Yol Haritası Oluşturun
Enerji nakil hattında güvenli bir sonuç; doğru bölgesel kabullerin seçilmesi, gerçek arazi verilerinin kullanılması ve hesap sonuçlarının sahadaki uygulamaya eksiksiz aktarılmasıyla mümkündür. Alagöz Mühendislik, güzergâh etüdünden direk yerleşimine, mekanik ve elektriksel proje çalışmalarından uygulama koordinasyonuna kadar süreci proje bazında değerlendirir. ENH rüzgar buz yükü analizi kapsamında açıklıklar, hat açıları, iletken özellikleri, sehim, direk mekanik yükleri ve özel geçişler birlikte incelenerek yatırımın teknik risklerinin erken aşamada görülmesi hedeflenir.
Yeni bir ENH yatırımı planlıyor, mevcut projenizin saha koşullarına uygunluğunu kontrol ettirmek veya revizyon ihtiyacını değerlendirmek istiyorsanız Alagöz Mühendislik ile iletişime geçin. Uzman ekipten keşif, teknik danışmanlık ve teklif talep ederek projeniz için güvenli, uygulanabilir ve standartlarla uyumlu bir mühendislik yol haritası oluşturabilirsiniz. Bu çalışma, gereksiz revizyonların azaltılmasına ve yatırım takviminin daha kontrollü yönetilmesine de katkı sağlar.
