ENH güzergâh etüdü, enerji nakil hattının sahada hangi rota üzerinden geçeceğini, direklerin nerelere yerleşeceğini, hattın teknik ve idari açıdan uygulanabilir olup olmadığını belirleyen temel mühendislik çalışmasıdır. Bir enerji nakil hattı projesinde hat uzunluğu, arazi koşulları, mülkiyet durumu, kurum izinleri, güvenlik mesafeleri, bakım erişimi ve şebeke bağlantı güvenliği aynı anda değerlendirilmelidir.
Güzergâh etüdü doğru yapılmadığında proje onay süreci uzayabilir, kamulaştırma veya irtifak hakkı problemleri ortaya çıkabilir, saha uygulamasında direk yerleri değişebilir ve yatırım maliyeti beklenenden fazla artabilir. Bu nedenle ENH projelerinde güzergâh seçimi yalnızca en kısa mesafeyi bulmak değildir; güvenli, sürdürülebilir, bakım yapılabilir ve kurumsal onaylara uygun bir hat planlaması oluşturmaktır.
Alagöz Mühendislik; enerji nakil hattı yapım işleri, ENH ve şebeke projelendirme, AG-OG-YG şebeke tesis işleri ve yenilenebilir enerji bağlantı hatları alanındaki saha tecrübesiyle güzergâh etüdü sürecini proje bazlı teknik analiz, arazi değerlendirmesi ve uygulama gerçekliğiyle birlikte ele alır.
ENH Güzergâh Etüdü Neden Projenin Temelidir?
Enerji nakil hattı güzergahı, projenin hem teknik performansını hem de yatırım takvimini doğrudan etkiler. Hattın nereden geçeceği; kullanılacak direk tiplerini, açıklıkları, iletken seçimlerini, kamulaştırma ihtiyacını, bakım erişimini, iş güvenliği planını ve maliyeti belirler. Bu nedenle ENH güzergâh etüdü, proje çizimlerinden önce yapılması gereken stratejik bir hazırlık aşamasıdır.
Güzergâh etüdünün amacı, yalnızca iki nokta arasında hat çekmek değildir. Mevcut şebeke bağlantı noktası, trafo merkezi konumu, enerji üretim tesisi, tüketim tesisi, arazi yapısı, mülkiyet sınırları ve çevresel hassasiyetler birlikte değerlendirilir. Doğru etüt, hem proje onay sürecini kolaylaştırır hem de saha imalatında beklenmeyen revizyon riskini azaltır.
Yanlış güzergâh seçiminin maliyet ve süre etkisi
Yanlış güzergâh seçimi, enerji nakil hattı projelerinde en sık karşılaşılan zaman kaybı nedenlerinden biridir. Güzergâh üzerinde özel mülkiyet sorunları, ulaşımı zor alanlar, uygun olmayan zemin yapısı, yüksek eğim, dere geçişi, yol kesişimi veya kurum görüşü gerektiren bölgeler varsa proje revizyonu gerekebilir. Bu revizyonlar yalnızca çizim değişikliği anlamına gelmez; malzeme planı, direk tipi, saha ekibi ve kabul takvimi de etkilenebilir.
Örneğin kısa görünen bir hat güzergâhı, mülkiyet problemi veya zorlu arazi koşulları nedeniyle daha pahalı hale gelebilir. Buna karşılık biraz daha uzun fakat uygulanabilir, erişilebilir ve izin süreçleri daha yönetilebilir bir rota toplam proje süresi açısından daha avantajlı olabilir. Bu nedenle enerji nakil hattı güzergah seçimi nasıl yapılır sorusunun cevabı, yalnızca mesafe hesabında değil, teknik ve idari risk analizinde aranmalıdır.
Güvenli, sürdürülebilir ve uygulanabilir hat planlaması
Güvenli bir hat planlamasında elektriksel açıklıklar, yaklaşma mesafeleri, mekanik yükler, rüzgâr etkisi, iletken salınımı, topraklama koşulları ve bakım erişimi birlikte değerlendirilir. Hattın uzun yıllar güvenli işletilebilmesi için güzergâhın yalnızca bugünkü saha koşullarına değil, gelecekteki bakım ve işletme ihtiyaçlarına da uygun olması gerekir.
Sürdürülebilir bir planlama; çevresel etkilerin azaltılmasını, gereksiz arazi müdahalesinden kaçınılmasını, bakım ekiplerinin hatta güvenli şekilde ulaşabilmesini ve işletme döneminde arıza risklerinin azaltılmasını hedefler. Alagöz Mühendislik’in ENH ve şebeke projelendirme işleri kapsamında sunduğu mühendislik yaklaşımı, güzergâh etüdünü yalnızca proje başlangıcı değil, hattın tüm yaşam döngüsünü etkileyen bir karar aşaması olarak değerlendirir.
Arazi Koşulları Nasıl Değerlendirilir?

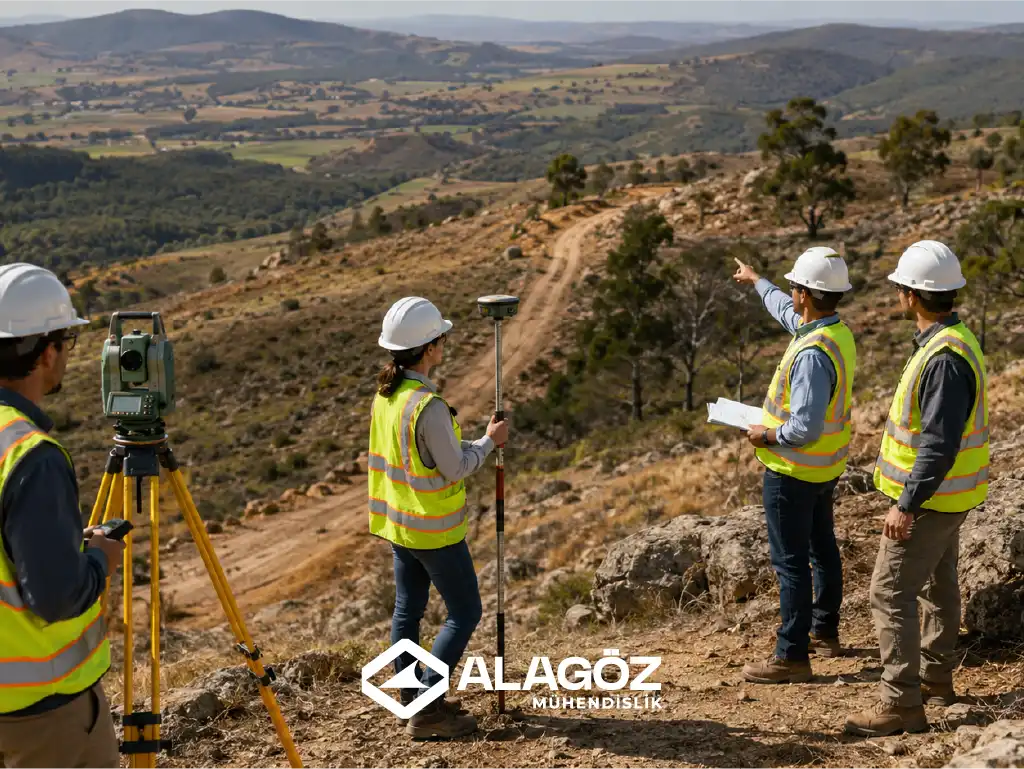

ENH arazi etüdü, harita üzerinden yapılan ön incelemenin sahada doğrulanmasıyla başlar. Topografya, zemin yapısı, mevcut yollar, yerleşim alanları, tarım arazileri, dere yatakları, ormanlık alanlar, enerji hatları, haberleşme hatları ve diğer altyapılar incelenir. Bu değerlendirme, proje çizimlerinin gerçek saha koşullarıyla uyumlu olmasını sağlar.
Arazi değerlendirmesinde amaç, teorik olarak mümkün görünen güzergâhın uygulamada da güvenli ve ekonomik olup olmadığını anlamaktır. Çünkü masa başında uygun görünen bir direk yeri, sahada eğim, zemin, ulaşım veya mülkiyet nedeniyle sorun oluşturabilir. Bu nedenle ENH güzergâh etüdü, harita, ölçüm, saha gözlemi ve mühendislik yorumunun birlikte kullanıldığı çok aşamalı bir çalışmadır.
Eğim, zemin, ulaşım ve çevresel faktörler
Eğim, direk montajı ve ekipman erişimi açısından önemli bir kriterdir. Çok eğimli arazilerde direk temel uygulaması, vinç erişimi, malzeme taşıması ve bakım çalışmaları zorlaşabilir. Bu durum hem iş güvenliği hem de maliyet açısından dikkatle değerlendirilmelidir. Zemin yapısı da direk temel tasarımı, ankraj gereksinimi ve uzun vadeli stabilite açısından belirleyici olabilir.
Ulaşım koşulları, saha uygulamasının pratik tarafını doğrudan etkiler. Direk, travers, izolatör, iletken ve iş makinesi gibi ekipmanların sahaya güvenli şekilde ulaştırılamadığı noktalarda uygulama süreci uzayabilir. Bu nedenle araziye erişim yolları, geçici şantiye alanları ve montaj ekiplerinin hareket planı etüt aşamasında incelenmelidir.
Çevresel faktörler de güzergâh seçiminde göz ardı edilmemelidir. Tarım alanları, ağaçlık bölgeler, yerleşim alanları, koruma bölgeleri, su kaynakları ve mevcut altyapılar hat planını etkileyebilir. Proje bazlı değerlendirme yapılmadan yalnızca mesafeye göre güzergâh belirlemek, ilerleyen aşamalarda izin ve revizyon riskini artırabilir.
Direk yerleşimi ve açıklık planlaması
Direk yerleşimi, enerji nakil hattının mekanik güvenliği ve saha uygulanabilirliği açısından kritik bir konudur. Direklerin konumları belirlenirken açıklık mesafeleri, arazi kotları, iletken sehimi, rüzgâr ve buz yükleri, yol geçişleri, yapı yaklaşmaları ve bakım erişimi değerlendirilir. Her direk yeri, yalnızca haritada uygun göründüğü için değil, sahada kurulabilir olduğu için seçilmelidir.
Açıklık planlaması, hattın gereksiz sayıda direkle maliyetinin artmasını önlerken aynı zamanda güvenli işletme şartlarını korumalıdır. Çok uzun açıklıklar mekanik yükleri artırabilir; çok sık direk kullanımı ise maliyeti ve kamulaştırma ihtiyacını büyütebilir. Bu dengenin kurulması, deneyimli mühendislik değerlendirmesi gerektirir.
| Etüt Kriteri | Değerlendirme Amacı | Projeye Etkisi |
|---|---|---|
| Arazi eğimi | Direk montajı ve ekipman erişimini analiz etmek | Temel tipi, iş makinesi ihtiyacı ve saha süresi etkilenir. |
| Zemin yapısı | Direk temel güvenliğini değerlendirmek | Temel tasarımı ve uzun vadeli stabilite belirlenir. |
| Mülkiyet durumu | Geçiş güzergâhı ve irtifak ihtiyacını belirlemek | Kamulaştırma, izin ve revizyon süreci etkilenir. |
| Hat açıklıkları | Mekanik güvenliği ve maliyeti dengelemek | Direk sayısı, iletken yükleri ve bakım kolaylığı şekillenir. |
| Bakım erişimi | İşletme döneminde müdahale kolaylığı sağlamak | Arıza müdahalesi, periyodik kontrol ve işletme güvenliği iyileşir. |
Kamulaştırma ve İzin Süreçleri Nasıl Etkiler?
Kamulaştırma enerji hattı projelerinde yalnızca hukuki bir başlık değil, güzergâh etüdünün doğrudan parçasıdır. Enerji nakil hattı güzergâhı özel mülkiyet, kamu arazisi, tarım alanı, yol, dere, orman veya farklı kurum sorumluluk alanlarından geçebilir. Bu nedenle güzergâh seçilirken teknik uygunluk kadar mülkiyet ve izin süreçleri de dikkate alınmalıdır.
Türkiye’de kamulaştırma süreçlerinin temel çerçevesi 2942 sayılı Kamulaştırma Kanunu kapsamında değerlendirilir. Ancak enerji nakil hattı projelerinde her uygulama, proje türüne, yetkili kuruma, bağlantı yapısına ve saha koşullarına göre farklı değerlendirme gerektirebilir. Bu nedenle hukuki ve idari süreçler, teknik güzergâh planlamasından ayrı düşünülmemelidir.
Mülkiyet durumu ve geçiş güzergâhı analizi
Mülkiyet analizi, hattın geçtiği parsellerin kimlere ait olduğunu, hangi alanlarda direk yeri gerektiğini, hangi bölgelerde irtifak hakkı ihtiyacı doğabileceğini ve olası itiraz risklerini belirlemek için yapılır. Bu analiz yapılmadan hazırlanan güzergâh, proje onay aşamasında veya saha uygulamasında beklenmeyen sorunlara neden olabilir.
Geçiş güzergâhı analizi yapılırken direk yerleri ile iletken salınım alanları ayrı ayrı değerlendirilmelidir. Bazı durumlarda direk yeri için mülkiyet ihtiyacı doğarken, iletkenlerin geçtiği alan için irtifak hakkı süreci gündeme gelebilir. Bu ayrımın proje başlangıcında netleştirilmesi, yatırım takviminin daha sağlıklı yönetilmesini sağlar.
ENH güzergâh etüdü sırasında mülkiyet verilerinin teknik çizimlerle birlikte okunması önemlidir. Bir parsel sınırından kaçınmak için yapılan küçük bir güzergâh değişikliği, direk açıklığını veya hattın mekanik yapısını etkileyebilir. Bu nedenle kamulaştırma ve teknik tasarım birlikte değerlendirilmelidir.
Kurum görüşleri ve proje revizyon ihtimalleri
Enerji nakil hattı projelerinde belediye, il özel idaresi, karayolları, orman, tarım, DSİ, dağıtım şirketi veya farklı kurumların görüşleri gerekebilir. Güzergâh üzerinde yol geçişi, dere geçişi, koruma alanı, imar planı veya mevcut altyapı varsa ilgili kurumların teknik talepleri proje üzerinde değişiklik gerektirebilir.
Kurum görüşleri zamanında alınmazsa, proje onay süreci uzayabilir. Daha da önemlisi, saha imalatı başladıktan sonra ortaya çıkan bir kurum şartı, tamamlanmış işlerin revize edilmesine neden olabilir. Bu nedenle izin süreçleri, etüt çalışmasının sonunda değil, güzergâh alternatifleri değerlendirilirken dikkate alınmalıdır.
Uzman notu: ENH projelerinde en sağlıklı yaklaşım, tek bir güzergâha bağlı kalmadan alternatif rotaları teknik, idari ve ekonomik açıdan karşılaştırmaktır. En kısa güzergâh her zaman en uygun güzergâh değildir; uygulanabilirlik, kamulaştırma riski, bakım erişimi ve kabul süreci birlikte değerlendirilmelidir.
Teknik Güzergâh Seçiminde Dikkat Edilecekler
Teknik güzergâh seçimi, elektrik mühendisliği, saha uygulaması ve işletme güvenliğinin birleştiği noktadır. Hat uzunluğu, gerilim seviyesi, iletken kesiti, direk tipi, topraklama yapısı, koruma sistemi ve bakım erişimi birlikte ele alınmalıdır. Bu aşamada yapılan doğru tercihler, hattın uzun yıllar güvenli ve verimli çalışmasına katkı sağlar.
Alagöz Mühendislik’in enerji nakil hattı yapım işleri alanındaki uygulama deneyimi, güzergâh etüdünde sahada karşılaşılabilecek pratik zorlukların önceden öngörülmesini sağlar. Çünkü iyi bir proje, yalnızca teknik çizimi doğru olan proje değil, sahada güvenli ve sürdürülebilir şekilde uygulanabilen projedir.
Hat uzunluğu, mekanik yükler ve bakım erişimi
Hat uzunluğu, maliyet ve enerji kayıpları açısından önemlidir; ancak tek başına karar kriteri olmamalıdır. Daha kısa bir güzergâh zorlu arazi, yüksek kamulaştırma riski veya bakım erişimi zayıflığı nedeniyle uzun vadede daha sorunlu hale gelebilir. Bu nedenle güzergâh seçimi yapılırken ilk yatırım maliyeti ile işletme dönemi maliyeti birlikte değerlendirilmelidir.
Mekanik yükler, direk ve iletken sisteminin güvenliğini belirler. Rüzgâr, buz, iletken sehimi, açıklık mesafeleri ve arazi kot farkları bu hesaplarda dikkate alınır. Uygun olmayan açıklık planlaması, hat güvenliğini olumsuz etkileyebilir. Bu nedenle ENH arazi etüdü sırasında ölçüm ve teknik hesap altyapısı birlikte değerlendirilmelidir.
Bakım erişimi de güzergâh seçiminin önemli bir parçasıdır. Arıza durumunda hatta ulaşmak zor ise kesinti süresi uzayabilir, bakım maliyeti artabilir ve işletme güvenliği olumsuz etkilenebilir. Bu nedenle bakım yolları, araç erişimi, direk çevresi çalışma alanı ve periyodik kontrol kolaylığı tasarım aşamasında dikkate alınmalıdır.
Şebeke bağlantı güvenliği ve işletme kolaylığı
Enerji nakil hattı, bağlı olduğu şebeke ile uyumlu çalışmalıdır. Bağlantı noktası, kısa devre seviyesi, koruma koordinasyonu, gerilim düşümü, topraklama sistemi ve ölçüm altyapısı teknik olarak değerlendirilmelidir. Hattın güzergâhı bu unsurları dolaylı olarak etkileyebilir; çünkü hat uzunluğu, iletken seçimi ve bağlantı yapısı elektriksel performansı değiştirir.
Şebeke bağlantı güvenliği, özellikle yenilenebilir enerji üretim tesisleri ve sanayi tesisleri için kritik öneme sahiptir. Hattın işletme kolaylığı ise yalnızca devreye alma aşamasında değil, bakım, arıza müdahalesi, genişleme ve kapasite artışı gibi gelecekteki ihtiyaçlarda da önem kazanır. Bu nedenle AG-OG-YG şebeke tesis işleri kapsamında yapılacak her bağlantı, uzun vadeli işletme hedefleriyle birlikte planlanmalıdır.
Enerji nakil hattı güzergahı belirlenirken yatırımcının hedefi yalnızca hattı tamamlamak olmamalıdır. Asıl hedef, güvenli şekilde kabul edilebilen, işletme döneminde kolay izlenebilen, bakım yapılabilen ve teknik riskleri azaltılmış bir altyapı kurmaktır. Bu nedenle ENH güzergâh etüdü, proje maliyetini kontrol altında tutmanın ve yatırımın sürdürülebilirliğini artırmanın en önemli adımlarından biridir.
Sıkça Sorulan Sorular
ENH güzergâh etüdü ne zaman yapılmalıdır?
ENH güzergâh etüdü, proje çizimleri kesinleşmeden önce yapılmalıdır. Bağlantı noktası, hat başlangıç ve bitiş noktaları, arazi koşulları, mülkiyet durumu ve kurum izinleri erken aşamada incelenirse proje revizyon riski azalır. Bu nedenle etüt çalışması, yatırım planlamasının ilk teknik adımlarından biri olarak değerlendirilmelidir.
Enerji nakil hattı güzergah seçimi nasıl yapılır?
Enerji nakil hattı güzergah seçimi; hat uzunluğu, arazi eğimi, zemin yapısı, direk yerleşimi, mülkiyet durumu, kurum görüşleri, bakım erişimi ve şebeke bağlantı güvenliği birlikte değerlendirilerek yapılır. En kısa rota her zaman en uygun rota olmayabilir. Proje bazlı teknik analiz yapılması gerekir.
ENH arazi etüdünde hangi bilgiler incelenir?
ENH arazi etüdünde topografya, zemin durumu, ulaşım yolları, mevcut altyapılar, yerleşim alanları, tarım arazileri, dere veya yol geçişleri, direk yerleşim noktaları ve çevresel faktörler incelenir. Bu bilgiler proje çizimleri, malzeme seçimi ve saha uygulama planı için temel veri oluşturur.
Kamulaştırma enerji hattı güzergâhını değiştirir mi?
Evet, kamulaştırma veya irtifak hakkı süreçleri güzergâh üzerinde değişiklik yapılmasını gerektirebilir. Mülkiyet problemi, kurum görüşü veya geçiş izni riski bulunan alanlarda alternatif güzergâh değerlendirmesi yapılabilir. Bu nedenle kamulaştırma analizi, teknik etüt sürecinden ayrı düşünülmemelidir.
Yanlış direk yerleşimi projeyi nasıl etkiler?
Yanlış direk yerleşimi, mekanik yüklerin artmasına, açıklık planının bozulmasına, saha uygulamasında erişim sorunlarına ve kabul sürecinde revizyon ihtiyacına neden olabilir. Direk yerleri; arazi kotları, zemin durumu, iletken sehimi, güvenlik mesafeleri ve bakım erişimi dikkate alınarak belirlenmelidir.
Profesyonel güzergâh etüdü almak neden önemlidir?
Profesyonel güzergâh etüdü, proje onay sürecinde zaman kaybını azaltır, saha uygulamasını daha öngörülebilir hale getirir ve yatırım maliyetlerinin kontrol edilmesine yardımcı olur. Deneyimli bir mühendislik ekibi, teknik hesapları, arazi gerçeklerini ve izin süreçlerini birlikte değerlendirerek daha uygulanabilir çözümler üretir.
ENH Güzergâh Etüdü İçin Profesyonel Mühendislik Desteği Alın
Enerji nakil hattı projelerinde doğru güzergâh seçimi, yatırımın maliyetini, onay sürecini, saha uygulamasını ve işletme güvenliğini doğrudan etkiler. Alagöz Mühendislik; arazi incelemesi, güzergâh alternatiflerinin değerlendirilmesi, direk yerleşimi, mülkiyet ve geçiş analizi, kurum koordinasyonu, proje hazırlığı ve saha uygulama planlaması gibi süreçlerde uzman mühendislik desteği sunar. Her ENH güzergâh etüdü, sahanın gerçek koşulları ve projenin teknik ihtiyaçları dikkate alınarak değerlendirilmelidir. Enerji nakil hattı yatırımınızda revizyon risklerini azaltmak, uygulanabilir bir güzergâh oluşturmak ve süreci daha güvenli yönetmek için Alagöz Mühendislik ile iletişime geçebilir, keşif, teklif veya teknik danışmanlık talebinde bulunabilirsiniz.
